Galwanizowana maszyna do formowania płaszczyzny z lekkiej stali

Galwanizowana maszyna do formowania płaszczyzny z lekkiej stali

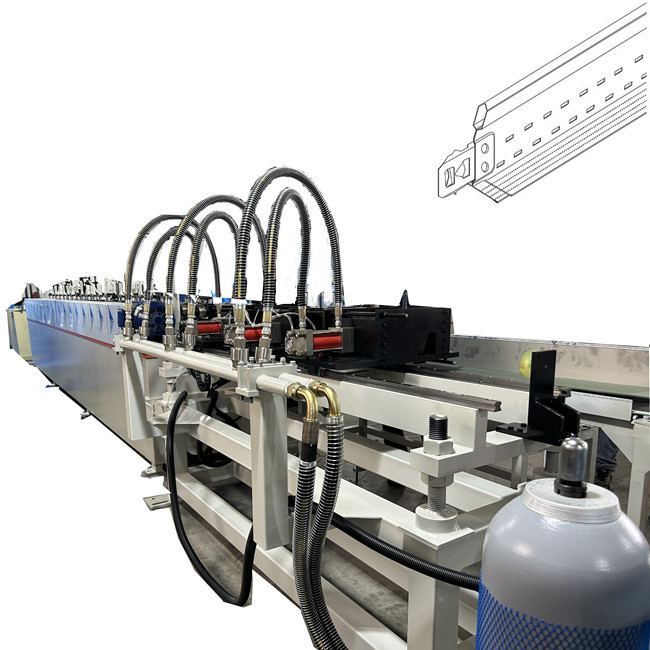

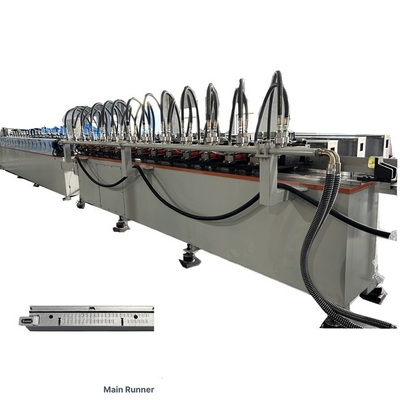

Galwanizowana maszyna T Grid Rolling Forming jest zaprojektowana do wytwarzania sztabki T lub sieci zawieszenia sufitu za pomocą zasady formowania walcowania.

W odniesieniu do sztaby sufitowej T ma następujące zalety:

1. Ekonomiczne, łatwe w montażu, wykorzystujące mniej pracy do zakończenia instalacji w porównaniu z konwencjonalnym systemem wytrzaskanego aluminium.

• Zmiana głównych i krzyżowych linii między systemami sprzyja zmniejszeniu zapotrzebowania na zapasy i większej elastyczności w terenie.
• Elastyczność i zdolność do utrzymania obciążeń zwykle zaprojektowanych w zawieszonym systemie odruchowym.
• Połączenie przepływowe zapewnia pełne przepływowe połączenie, eliminując szczeliny między głównym biegaczem a przepływami i zapewniając sztywność urządzeń.

Tutaj weź następujący profil rysunku do odniesienia:

Weźmy na przykład powyższy profil rysunkowy:

1. Maszyna jest zaprojektowana na podstawie profilu rysunku klienta, tutaj biorę jeden typ dla twojej referencji.

• Krzyż T ma dwie długości: jeden jest 600mm i jeden jest 1200mm. Jedna maszyna przez dostosowanie formy, może być wykonana przez jedną maszynę.

Pomysły projektowania maszyn:

Podobnie jak inne maszyny do formowania walcowania, maszyna do tworzenia sztabek T jest również składa się z następujących elementów:

elementy: W rzeczywistości wszystkie elementy mogą być dostosowane do potrzeb klienta.

1- Decoiler, możesz wybrać ręczny lub hydrauliczny.

2Główną maszynę do formowania walcowania:

2.1 Ramka: ramka do formowania lub ramka dla filarów.

2.2 Przekaz: skrzynia biegów lub łańcuch lub przekładnia

3. Część uderzająca.

3.1 jednorazowe przebicie jednego otworu lub szybkie przebicie całych kawałków.

3.2 W dalszych częściach do Więcej informacji o maszynie

Niektóre informacje na temat maszyny do formowania walcowania T-bar:

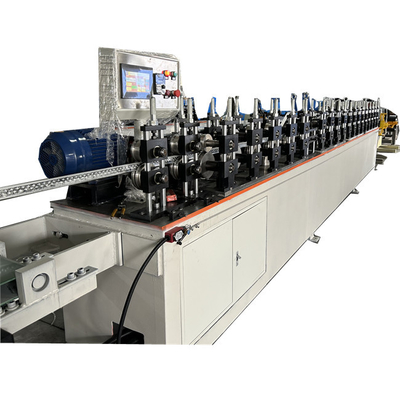

1Stacja rolkowa: 18 kół głównych, 2 zestawy do kalibracji.

3Główna platforma maszyny ma grubość 30 mm, a otaczające ją strony mają grubość 6 mm, spawane jako całość.Wykorzystując stal 45 # ace.

4Materiał walcowania: stal formowana w formie CR12MOV i poddana próżniowej obróbce cieplnej w celu uzyskania jednolitej twardości, o średniej twardości HRC55. Powierzchnia jest gładka i nie drapie produkt.

5Materiał wału 40CR tłumienia i hartowania, średnica 45 mm.

6Moc silnika 5,5 kW

Marka: Siemens, silnik z drutu miedzianego, a każdy rolnik jest napędzany przez niezależną skrzynię biegów 1:15, która jest stabilna i ma niski poziom hałasu.

7Dwa półki materiałowe są w stanie przenosić 500 kg jednej głowy pionowo, ręcznie zaciśnięte.

8Wysokiej precyzji ramy typu piłka przewodnika ma grubość 38 z 8 japońskich łożysk NSK6206 na grupę.Powierzchnia wszystkich ram jest oczyszczona czarnym, aby była mniej podatna na rdzew i odporna na uderzenia.

9Ramy są wykonane ze stali 45# ace, wszystkie są precyzyjnie przetworzone i mają zaciemnione powierzchnie.

10. Formę można szybko zastąpić w postaci wkładów, a materiał jest wykonany z japońskiego SKD11 i poddane próżniowej obróbce cieplnej.który jest przetworzony drobnym procesem.

11. Stolik jest zintegrowanego typu, o grubości 30 mm na stole roboczym i grubości 6 mm na boku.

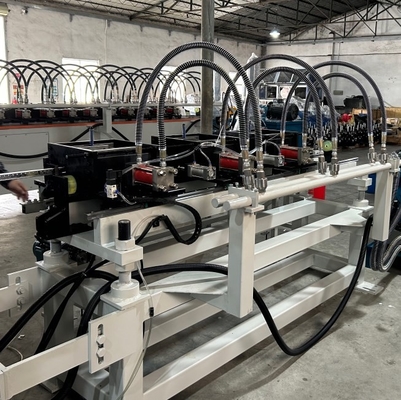

12. Pompa hydrauliczna przyjmuje markę Taiwan Kaijia, zawór olejowy przyjmuje markę Taiwan Oilfield, wszystkie rury olejowe są wykonane ze stalowego drutu, silnik jest silnikiem o mocy 15KW odpornym na temperaturę,i blok obwodów olejowych jest delikatnie mielony.

13. magazynowanie energii szybkie tłoczenie, całkowite tłoczenie i tłoczenie na raz bez zatrzymania maszyny do tłoczenia (uwaga:obecnie jedynym producentem w Chinach i na Tajwanie, który może zakończyć perforację i perforację w jednym ruchu bez zatrzymania maszyny)

14System hydrauliczny przyjmuje chłodnicę oleju 70P do kontrolowania temperatury oleju poprzez cyrkulację oleju.

15Część pieczętowania torów przenosi się do przodu i do tyłu, przy pomocy serwo sterownika i silnika z Tajwanu, PLC z Delta i częstotliwości dotykowej z Weilun.Nisko napięcie urządzeń elektrycznych jest Siemens.

16Materiał podstawowy: 0,25-0,04 mm grubości stalowa taśma ocynkowana,

17- Może produkować metryczne i brytyjskie produkty, 3600mm.

18Proces produkcji: rozwijanie taśm - formowanie walcowane - wyprostowanie - automatyczne bicie hydrauliczne - pakowanie - produkt gotowy

19Pojemność urządzeń linii produkcyjnej: 0-30 metrów (8-10 jednostek).

20. Przewodnik przywozowy i prostownik mogą być regulowane we wszystkich kierunkach

21. Jednostka posiada taśmę przenośną odpadów i urządzenie odbierające materiały

W odniesieniu do projektowania i produkcji form do perforacji zgodnie ze standardami formy, formy obejmują:

1. Formy końcowe z przedniej strony: 1 zestaw

2. Stwór końcowy z powrotem: 1 zestaw

3. Formę do perforacji: 8 zestawów (4 otwory na formę) (uwaga: wyposażone w 4 kranu i 36 wkładek do perforacji)

23Maszyna kielowa ma platformę do przyjmowania produktów wykonaną ze stali nierdzewnej.

26System sterowania elektrycznego dla linii produkcyjnej, sterowanie zmiennej częstotliwości dla walcownicy, sterowanie serwo dla jednostki cięcia i bicia, z interfejsem człowiek-maszyna, wyświetlanie prędkości,długość produktu, wyjścia, awarii urządzeń i odpowiednich wyłączników awaryjnego zatrzymania powinny być wyposażone w odpowiednie pozycje na linii produkcyjnej

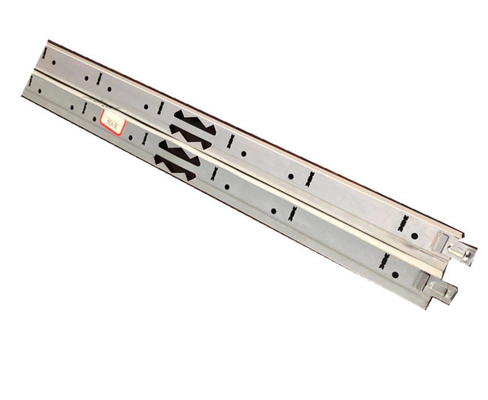

Jeśli chodzi o sufit T bar, mamy następujące typy również sylwetka T bar:

Tutaj jest strop T bar walcowania formowania maszyny pracy wideo:
