Maszyna do tworzenia rolek na półkach w supermarketach

Rolowanie półek supermarketów tworzenie Maszyna.

Linia do formowania rulowych półek w supermarketach została zaprojektowana w celu automatycznego tworzenia profili paneli półek w partii.Jest to linia formowania rolki o zmiennej szerokości jest w stanie produkować półki od 300-600 mm z elastyczną długością i serwo sterowanym elastycznym hydraulicznym układem perforującym, wyposażony w wiele nowych funkcji, które pozwalają na łatwe uruchomienie tej młynówki.główną maszynę do formowania walcowania, w górę i w dół, pochylając się o krawędź, a następnie do stołu odbioru.

Weźmy na przykład następujący profil rysunkowy:

Panel na półkach supermarketów Próbka:

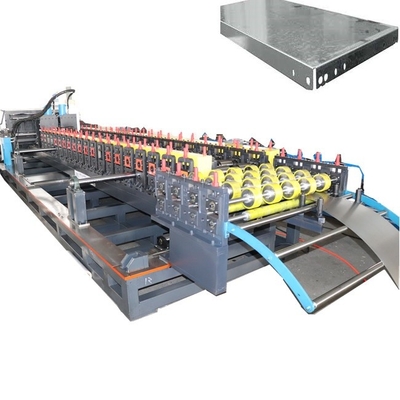

Maszyna do formowania półek w supermarketach:

1, Główne parametry technicznezRolowanie półek supermarketów tworzenie maszyna

1Specyfikacje produktów walcowanych: szerokość 285 mm~685 mm, grubość 0,8 mm

2Prędkość produkcji: 6-8 m/min

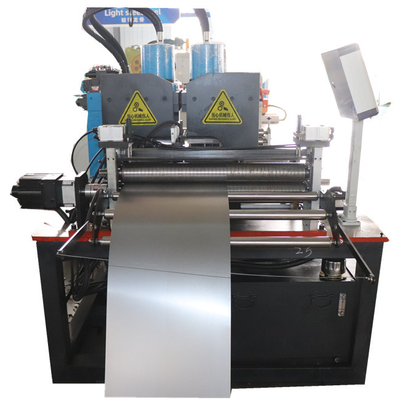

3Metody przebijania: serwowy napęd po wyrównaniu, hydrauliczne automatyczne przebijanie i przebijanie po obu stronach szczeliny.

4. napęd hydrauliczny, płaskie przebicie

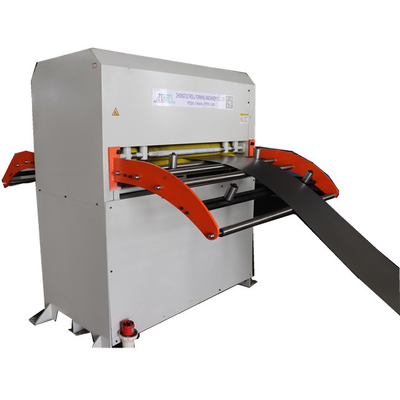

5. Silnik wyrównawczy: 4 kW

6. Serwo silnik zasilający 5,5 kW

7. Moc stacji hydraulicznej: 15 kW z akumulatorem (duża pompa przepływowa)

8Liczba grup formowania: 30 głównych walców formowania

9. Forma montażu: Przyjmowanie zintegrowanych przewodów ściennych

10. Forma przenośnika rolkowego: przyjmowanie przenośnika rolkowego typu split z obu stron, z jedną stroną regulowaną automatycznie i regulowanym silnikiem o mocy 1,5 kW

11Materiał walcowy: stal 45#, powierzchnia obrobiona twardym chromowaniem

12. Materiał węzła: 45 # wysokiej jakości stal ugotowana i hartowana

Rolowanie półek supermarketów tworzenie maszynacechy i zalety:

14Metody cięcia i przewracania: napęd hydrauliczny, jednoczesne cięcie i przewracanie po formowaniu

15. ostrze do cięcia, materiał do matrycy: obróbka tłumiąca Cr12

16. System sterowania elektrycznym: Cała maszyna przyjmuje kontrolę konwersji częstotliwości przemysłowego komputera PLC

Maszyna monotoniczna do wyciągania półek to pojedyncza jednostka do tworzenia rolków, która może wytwarzać różne specyfikacje produktów gotowych z rolkami.maszyna do wyrównania, serwo-maszyna do karmienia, hydrauliczne przebicie otworów ciągłych po obu stronach pierwszego stanowiska pracy (z odchyleniem 300),hydrauliczne przebicie otworu ogonowego drugiego stanowiska pracy i cztery długie otwory szczeliny na głowie, monotonny urządzenie kształtujące, urządzenie do kształtowania cięcia i przewracania, stacja hydrauliczna, szafa sterowania komputerem, stół rozładowywania i inne części.

Monotoniczna maszyna przyjmuje formę podzielonej z dwóch torów rolkowych, z obydwoma stronami poruszającymi się jednocześnie, umożliwiając szybkie i bezstopniowe zmiany szerokości i wielkości.

Przepływ pracy maszyny z panelem półki:

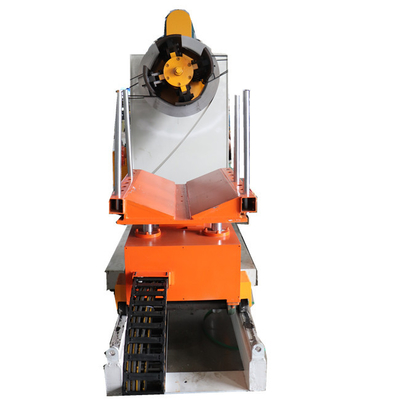

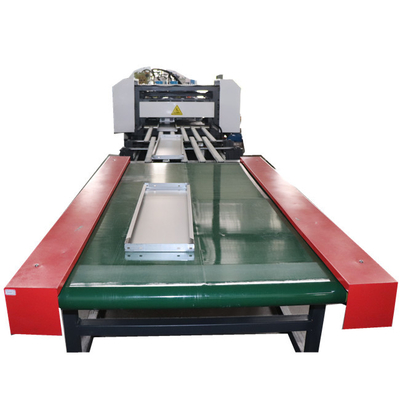

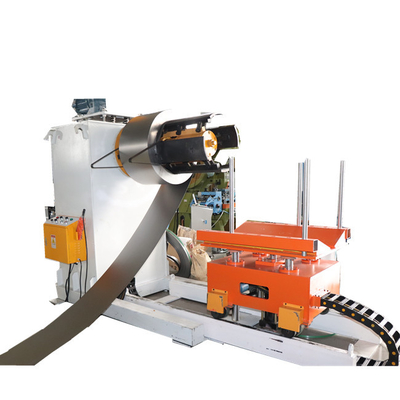

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Panel na półkach supermarketów

Rolowanie półek supermarketów tworzenie maszynafilmy robocze dla Państwa:
