Wszechstronna maszyna do formowania rolki z szczelinami i ścieżkami do kształtów i rozmiarów szczelin

Maszyna do formowania rolek z szczelinami i ścieżkami

Istnieje wiele rozmiarów i wiele regularnych otworów dla tacy kablowych, więc jak zmienić rozmiar i jak przebić otwory jest głównym problemem, gdy producent zaprojektuje maszynę

W dzisiejszych czasach coraz więcej przyjmują do un-wkrętacz, niezależne urządzenie wstępnego wyrównania, serwo w urządzenie, presser z różnymi ciosów bicia, rolki były, zatrzymać do cięcia lub latające urządzenie cięcia,bez wyczerpania mocy stojak lub zestaw pneumatyczny, systemy sterowania PLC jako kompletne linie w celu znacznego poprawy szybkości produkcji

Oto jeden rysunek profilu i gotowy produkt:

Profil rysunku klienta:

Ścieżka &Stud i ścieżka:

Z żebrami tworzącymi i kropkowymi rolkami:

Co to za ścieżka?

ZTRFM Slotted Track jest preferowanym w branży systemem do osiągania zgięcia głowicy ściany i odporności ogniowej ścian wewnętrznych i zewnętrznych.Spełnia wymagania ANSI/UL 2079 dotyczące ruchu i jazdy na rowerze i posiada klasyfikację UL 1, 2, 3 i 4 godziny odporności na ogień w systemach złączy ogniowych na ścianach.

Ścieżka z szczelinamiścieżkacechy i zastosowania:

• System odchylenia do ognia
• UL Klasyfikowane w ponad 80 zatwierdzonych systemach ogniowych
• Standardowa ścieżka z szczelinami pozwala na ruch pionowy do 11⁄2
• Dostępne kształty i rozmiary otworów na zamówienie
• Dostępne szerokości i grubości na zamówienie
• Pozytywne mocowanie zapewnione dla wytrzymałości ściany
• Absorbuje ruch przedłużania lub kompresji głowicy ściany i podłogi
• Zintegrowane z tradycyjnymi systemami ściennymi
• Łatwość montażu obniża koszty pracy

Materiał / specyfikacja produktu

Produkty niestrukturalne:

• 18-30 ml: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Produkty opracowane do opracowania ram konstrukcyjnych:

• 33-43 ml: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Specyfikacja powłoki

Produkty niestrukturalne:

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Produkty opracowane do opracowania ram konstrukcyjnych:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Uwaga: W celu uzyskania większej grubości powłoki należy skontaktować się z ZTRFM.

Korzyści

· Lżejsza waga oznacza mniejsze koszty: ponieważ do jej produkcji wykorzystujemy mniej stali, ścieżka szczelinowa Steeler jest opłacalnym rozwiązaniem dla potrzeb systemu głowicy ściany.

U.L. Fire Rated: Z kodem zatwierdzony ogień ratings do 2 godzin, można zaufać Steeler ścieżki szczelin dla głowy systemu ściany.

· Oszczędzamy pieniądze w dłuższej perspektywie: używamy pełnej powłoki cynkowej, aby znacznie zminimalizować tworzenie się rdzy, co oznacza, że ściany będą trwać dłużej.i lepiej wytrzymuje od działań natury w porównaniu z drewnianymi ramami.

· Zyskaj kredyty LEED: ze względu na poziom zawartości recyklingu w używanych przez nas cewkach, nasze stalowe sztabki są uważane za ekologiczny produkt.

Maszyna do formowania rolek z szczelinami i ścieżkami

Opis/Detaile parametrów technicznych całej linii:

• 2 tony Hydrauliczne rozwijanie cewki z urządzeniem wstępnego wyrównania

Wykorzystanie silnika do obrotu cewki napędowej, automatyczne sterowanie zatrzymaniem/rozpoczęciem, 2,2 kW

Pojemność ładunkowa = 2 tony

Szerokość cewki: 200 mm

Ścianka Wewnętrzna średnica: Φ510±30mm

• Niezależne urządzenie wstępnego wyrównania

Do materiałów o dużym rozmiarze

Napędzane i ustawiane przez silnik

• Profesjonalne urządzenie smarowe

Wyposażone pomiędzy podkładką rolkową a prasą

• Automatyczne podawanie w urządzeniu

Serwo silnik: YASKAWA, 1,8 kW lub na zamówienie

• Przesypacz

Pojemność: 80/110 ton lub zgodnie z szczegółowymi wymaganiami

Chińska marka: YANGLI

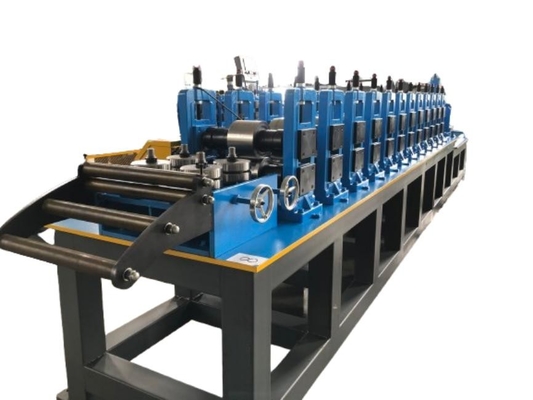

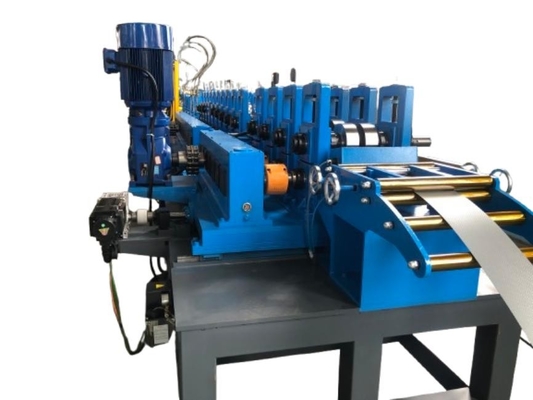

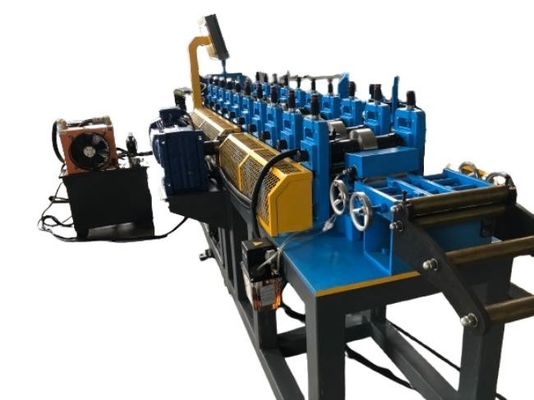

• Maszyna do formowania rolki

18 etapów do formowania

Rolki wykonane z Cr12, obróbki cieplnej

Węzły średnica=ф75mm, precyzyjnie obrobione

Główny silnik = 11 kW, regulacja częstotliwości

Maksymalna prędkość ruchu linii:ok. 12-15 m/min

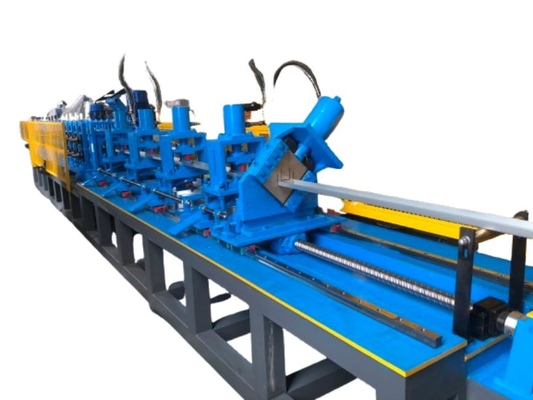

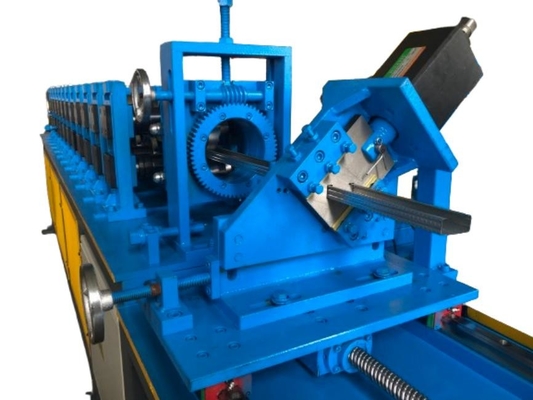

• Urządzenie hydrauliczne do cięcia

/Latające cięcie.

Po odcięciu, są 8 mm materiału odpadów

• System sterowania PLC

PLC marki Siemens i ekran dotykowy, Inwerter marki Schneider, koder Omron
