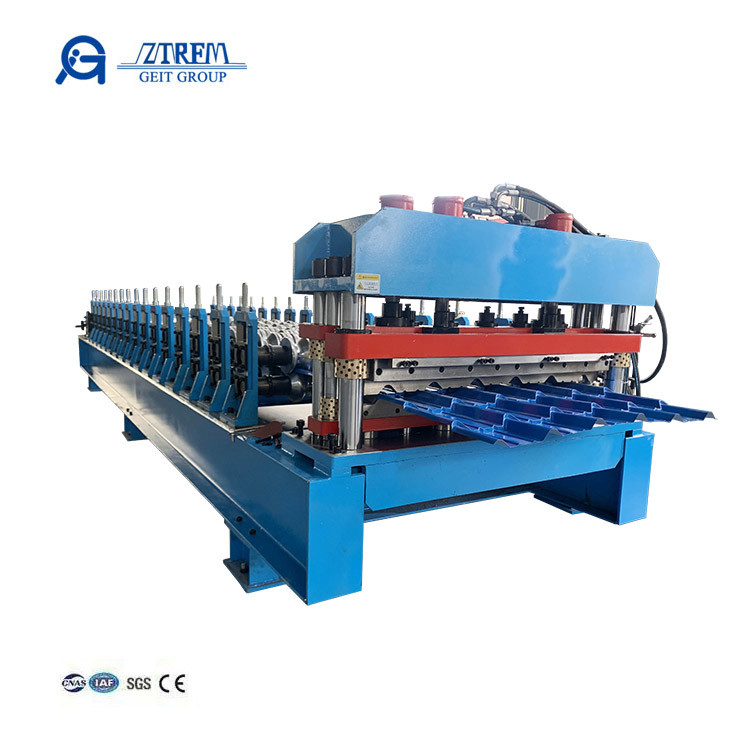

Wysokiej prędkości prostokątny krok szklany dach płytki dachówki dachówki

Wysoka prędkośćStropek z dachówek z płytkami szklanymiMaszyna

Szybko działająca maszyna do tworzenia rolek do szybowania metalowych dachówek to specjalistyczny sprzęt stosowany do produkcji szybowanych metalowych dachówek.Efektywnie przetwarza cewki metalowe poprzez serię rolników do formowania pożądanego profilu płytki.Proces przeszklenia dodaje płytkom zarówno urok estetyczny, jak i właściwości ochronne. Dzięki funkcjom takim jak szybka obsługa, precyzyjne formowanie i automatyczne sterowanie,Ta maszyna zapewnia stałą jakość i wydajność w produkcji szklanego metalowego dachówki.

Oto jeden rysunek profilu i gotowy produkt:

Wysoka prędkośćStropek z dachówek z płytkami szklanymiMaszyna

Przepływ pracy:

ZaletyWysoka prędkośćStropek z dachówek z płytkami szklanymiMaszyna:
1Wysoka prędkość: skrzynia biegów zwiększa prędkość do 10 m/min, zmniejszając czas prasowania i cięcia.
2Przyjmowanie cięcia formy, produkt wykazuje krawędzie typu koronkowego, co powoduje estetyczne płytki.
3. Hydrauliczne odwijanie i automatyczne układanie minimalizuje wymagania pracy podczas pracy, zwiększając wydajność.

Wyroby z tworzyw sztucznych
1Pojemność: 5T
2Średnica cewki: 450-550 mm
3. Zewnętrzna średnica cewki: 1500 mm
4. Szerokość cewki: 1250 mm (na życzenie klienta)
5Moc hydrauliczna: 5,5 kW

Część karmiąca
1Rolety ochronne z gumy: chronią powierzchnię surowców przed uszkodzeniem.
2- wygodna regulacja koła ręcznego: łatwo dostosować się do podawania różnych grubości surowców.
3Rozmiar platformy regulowalny: rozmiar platformy regulowany ręcznie, z wewnętrznymi łożyskami chroniącymi krawędzie stali.

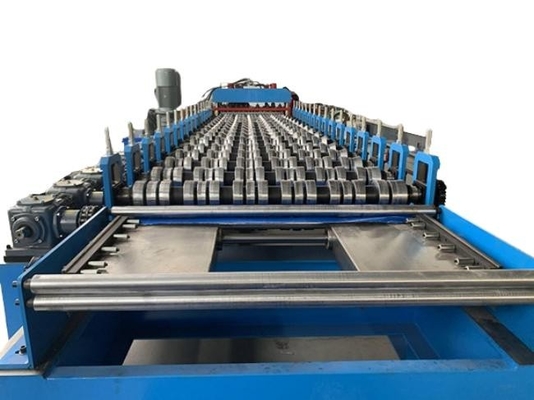

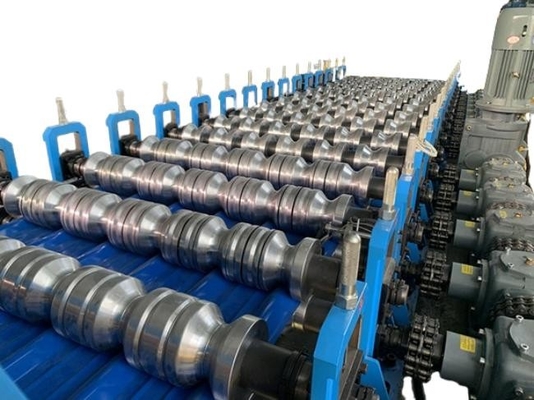

System formowania rolki
1.Materiał walców: 45# Stal, chromowana (tłuszcz:0.05 mm), antykorozyjny, zwiększa twardość, zapewnia precyzję i dobrą odporność na ścieranie.
2Materiał wałów: 45# Stalowe obróbki, zapobieganie deformacji i poprawa twardości
3Stacje formowania: 16 stacji
4Średnica wału: Φ80 mm
5Struktura maszyny: Struktura ramy łuku pionowego

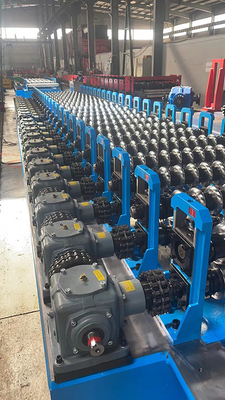

Przekaz
1. Przesyłka skrzynki biegów (w środku biegów biegowych)
2Materiał wyposażenia: 20 Crm
3Materiał zestawu biegów: odlewy żelaza
4Połączenie między skrzynkami biegów to łańcuchy.
5Skrzynia biegów będzie połączona z stacją rolującą jeden po drugim.
6. Zalety: może poprawić prędkość bezpośrednio po cięciu

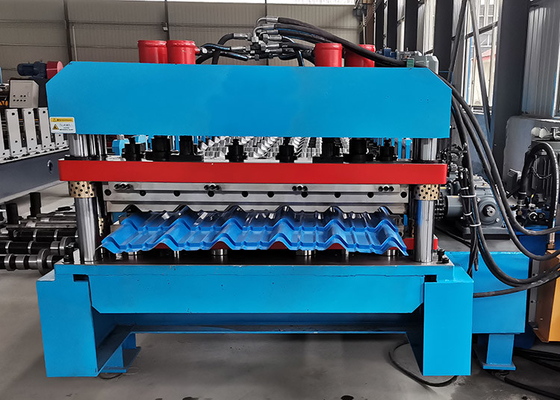

Urządzenie hydrauliczne do cięcia
1Materiał ostrza: Cr12, z obróbką wygaszoną
2Moc hydrauliczna: 7,5 kW
3Tolerancja cięcia: ± 1 mm
4Z chłodzącym wentylatorem na pompie olejowej

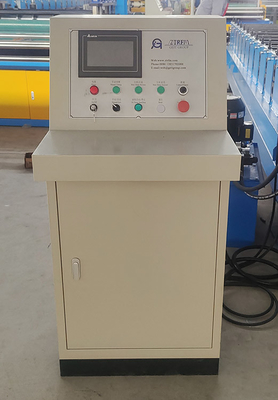

System sterowania PLC
1System sterowania: PLC
2. marka PLC: Delta z Tajwanu
3. Konwerter częstotliwości marka: Delta z Tajwanu
4Koder: Omron
5Funkcja: Automatyczne sterowanie długością i ilością
