Maszyna do formowania walcowania podłogowego z kompozytu metalowego
Kompozytywne metalowe podłogowe maszyny do formowania walcowania są zaprojektowane do produkcji metalowych płyt podłogowych w partii w pełni automatycznie.Zestaw profili kompozytowych 80 mm z połączeniem profilu trapezoidalnego i z powrotem wchodzącego z możliwością długiego rozciąganiaWszechstronny, złożony profil umożliwia łatwe mocowanie, z możliwością trapezoidalnego rozciągania.
Oto kilka popularnych wzorów dla Państwa odniesienia:

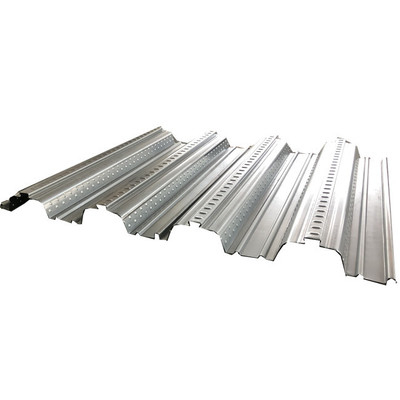

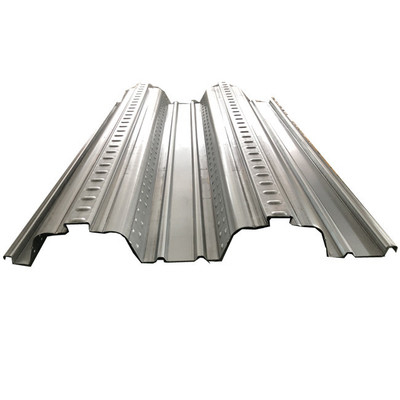

Są one różne pod względem wysokości i rodzajów wyróżniania, więc dane te można dostosować do szerokości cewki wejściowej i wymagań klienta.Oto kilka zdjęć z pojedynczym profilem i nakładających się dla odniesienia:

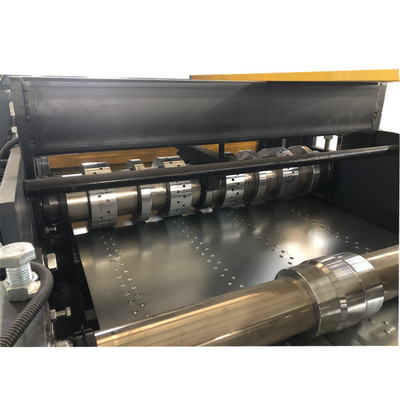

Maszyna do formowania walcowania podłogowego z kompozytu metalowego
Konstrukcja ramy: utrzymywanie gładkiej powierzchni płyty formowania i utrzymanie jej przed łatwym znakowaniem podczas pieczętowania.
Długość części głównej: około 25000 х1650 х1500
Masa części głównej: 15300 kg
Napięcie: dostosować
Zawieszacz walcowy: płytka środkowa o grubości 28 mm
Ramy: ze stali spawanej 400 H
Tryb napędowy: podwójny łańcuch z regulatorem łańcucha do utraty i zaciskania.
Materiał walców:Gcr15, twarda pokrycie chromowe powierzchni.
Materiał wałów: stal 45* i regulacja twardości.
Średnica wału: φ 90 mm, rolki wybrukowane są około 120 mm.
Liczba walców: 36 walców
Moc główna: 15*2kw

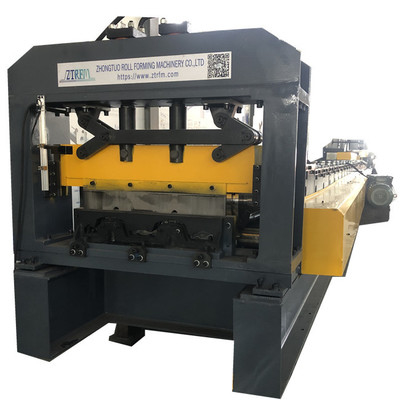

Mechanizm strzyżenia
Cecha:Zapewnia stabilność, precyzję i prędkość cięcia
Funkcja: Automatyczne cięcie sterowane przez PLC
Przyjmuje napęd hydrauliczny i automatyczną lokalizację, aby określić wymiary i wyciąć docelowe produkty.
Materiał ostrzy:Cr12 ugaszone
Zasilanie: zasilanie hydrauliczne
Składniki: zawiera jeden zestaw ostrza, jeden zbiornik hydrauliczny i jedną maszynę do cięcia.
Można wybrać, czy dodać przed obcięciem, czy nie.
Ten profil metalowy nie jest łatwy do wykonania, ponieważ do ukształtowania ogona gołębia potrzeba wielu rolników bocznych.
O efekcie nakładania się.
| Pozycja |
Szczegóły dotyczące parametrów |
| Materiał przetwórczy |
GI i PPGI |
| Gęstość materiału |
0.25-0.8mm |
| Ramka maszyny |
Stal 360#H, Przyjąć spawanie diagonalne, pomiar przyrządu wyrównania, aby upewnić się, że końcowa ramka jest wysokiej precyzji |
| Płytka boczna maszyny |
| rodzaj tablicy |
Rodzaj filaru (opcja) |
| |
|
| Grubość płyty:20 mm |
Gęstość filarów: 30 mm |
| Malowanie:normalne malowanie |
malowanie: Chrom |
|

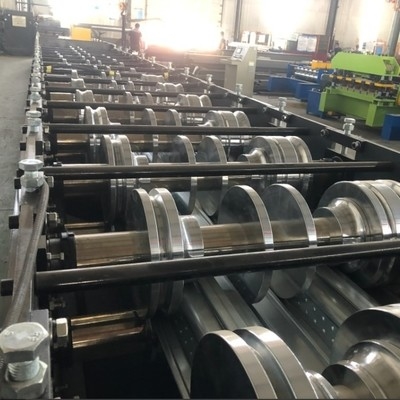

| Stacje formowania |
20-38 stacji (zgodnie z profilami) |
| Maszyny do walcowania |
Wysokiej jakości stal kutej nr 45, chromowana twarda, o grubości 0,05 mm
Sposób obróbki: cięcie - wiercenie - obróbki CNC - tłumienie - obróbki CNC - chromowanie |
| Włókno maszyny |
φ80-90 mm stali o wysokiej ochronie nr 45 po obróbce, |
| Maszyny odległe |
Wyroby z tworzyw sztucznych |
| Łożyska maszynowe |
Łoże China Haerbin lub łożyska międzynarodowe SKF (opcja) |
| System napędowy |
2-calowy łańcuch lub skrzynia biegów (opcjonalnie) |
| Moc maszyny |
15kw-22kw ((zgodnie z profilami) |
| Prędkość pracy maszyny |
8-12 m/min lub 10-30 m/min (opcja) |
| Typ regulacji maszyny |
Po instalacji maszyny, będziemy testować samodzielnie, porównać z rysunkiem profilu, różnica jest kontrolowana w 0.5mm |

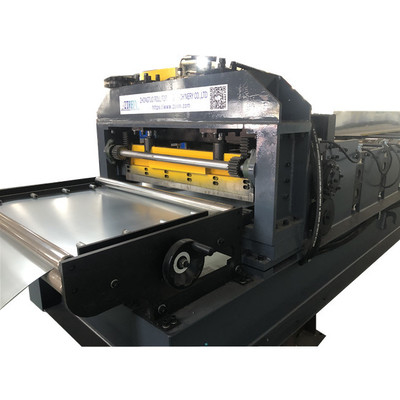

Wycinanie
| Rodzaj |
rodzaj łożyska przesuwnego |
| Materiał ostrza |
Cr12mov tłumienie i szlifowanie |
| Przetwarzanie ram |
Cała dolna ramka jest szlifowana dla wysokiej precyzji |
| Przetwarzanie ostrzy |
Przewód elektrodowy cięcie, ale górny balde nie może być prosto. To jest technologia |
| Praca |
Typ hydrauliczny |
Stacker
| Rodzaj |
Podręcznik |
Auto.(opcja) |
| Długość |
1.5m-2m |
6m lub 12m |
PLC
| Główna pozycja |
Szczegóły dotyczące parametrów |
| PLC |
Delta ((standardowa) lub według Twojej prośby |
| Inwerter |
Chińska marka (standardowa) lub według Twojego żądania |
| Ekran dotykowy |
Mcgs (standardowy) lub zgodnie z Twoim życzeniem |
| Koder |
Chińska marka (standardowa) lub według Twojego żądania |
| napięcie/HZ/faza |
380v/50-60hz/3faza |
Pompy hydrauliczne
| Główny punkt |
Szczegóły dotyczące parametrów |
| Silnik |
3kw chińskiej marki lub według Twojego żądania |
| Pompy |
Chińska marka lub według Twojej prośby |
| Wyniki badań |
Chińska marka lub według Twojej prośby |
| System chłodzenia |
Wiatrak chłodzący |
Podłoga Galwanizowane stalowe Panele Decking Roll Forming Machine System sterowania PLC
Składniki maszyn
| Nie, nie, nie. |
Nazwa |
Kty |
| 1. |
Wyrzutki |
1 zestaw |
| 2. |
Maszyna do formowania rolki |
1 zestaw |
| 3. |
Urządzenie hydrauliczne do cięcia |
1 zestaw |
| 4. |
Pudełko sterowania PLC |
1 zestaw |
| 5. |
Pompy hydrauliczne |
1 zestaw |
| 6. |
Tabela wyników |
1 zestaw |
