Maszyna do formowania paletek z półkami z gniazdkami do centrów dystrybucyjnych

Maszyna do formowania rol palletów z półkami z szczelinami

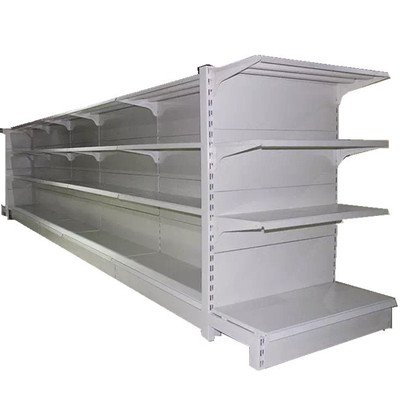

Linia produkcyjna palet z półkami w szczelinkach obsługuje różne branże wymagające rozwiązań magazynowych o wysokiej wydajności, w tym zarządzanie magazynami, centra dystrybucyjne,zakłady produkcyjne, oraz operacji logistycznych.
Zapewnia on popyt na niezawodne i uniwersalne palety w celu optymalizacji wykorzystania przestrzeni magazynowej i usprawnienia procesów obsługi materiałów.
Szczegóły dotyczące produktu



Proces produkcji

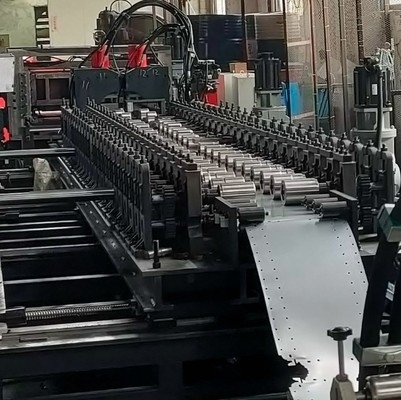

5T ręczny odwiert → 1000mm wyrównania maszyny → 1000mm servo CNC podawania maszyny (Huichuan servo 1.3kw) + 2 wcięcia + 2 lewy i prawy okrągły otwór hydrauliczne przednie szczelinowania maszyny (2 podstawy formy,4 zestawy form) → 36 zestawów szerokości regulowanej walcowania (główny napęd 15KW regulacja prędkości zmiennej częstotliwości, regulacja szerokości CNC, serwo Huichuan 0,85 kW) → hydrauliczne cięcie i kociowanie (1 zestaw formy, silnik pompy olejowej o mocy 7,5 kW) → taśma przenośna rozładowania (silnik 0,2 kW).

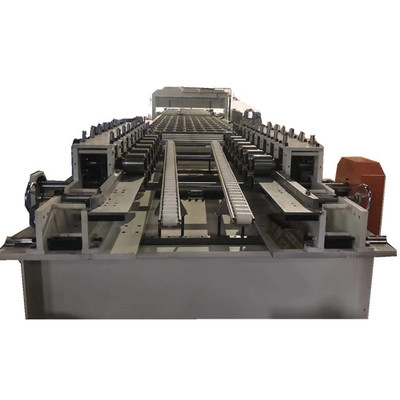

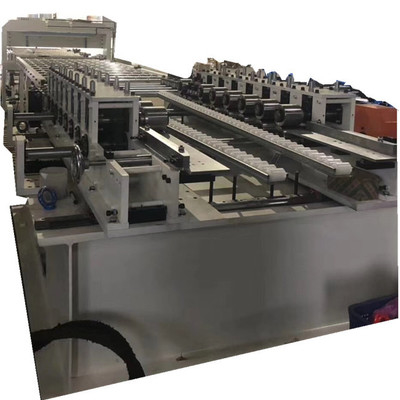

Maszyna do formowania rol palletów z półkami z szczelinami

Cechy
1Wygodna, łatwa i szybka obsługa.
2Wysoka wytrzymałość produktów gotowych, brak zadrapań i pęknięć.
3. Szeroko stosowane w branży półkowej i półkowej.

DL-M50-20-500parametry linii produkcyjnej regulowane szerokością:

Więcej informacji

1.Rek materiału:z pojemnością 5 ton i średnicą wewnętrzną cewki φ 450~550 mm, z maksymalną średnicą zewnętrzną materiału cewki φ 1300 mm, wyładowanie bierne.

2.Maszyna do wyrównania:szerokość karmienia 500-1000 mm, przy użyciu maszyny wyrównującej 1000 mm z 3 rolkami górnymi i 4 rolkami dolnymi oraz 2 zestawami rolek szczytowych. średnica walca wyrównującego φ 50, średnica walca szczytowego φ 58.

3.Serwo podnośnik:szerokość zasilająca 500 mm, serwomotor o mocy 1,3 kW, prędkość zasilająca 15-25 mm/min, obróbka wysokiej częstotliwości walcowania szczypcowego do twardych pokryć chromowych

4.Podstawa formy przedniej:1 15T hydrauliczna podstawa formy, wstępne przebicie wcięć po obu stronach, 2 zestawy form (1 zestaw po każdej stronie).
5.Mechanizm kierowania pasem:zapewnia, aby materiał nie odbiegał podczas wejścia do walcowania.
6.Pozostałe części:Wykonane z wykorzystaniem 36 zestawów walcowników, materiał walcownicy to Cr12MoV, poddane próżniowej obróbce cieplnej, a twardość wynosi HRC55-58.

Średnica głównego wału φ 50. Materiał to stal 45 #, która jest wytwarzana poprzez obróbkę surową, tłumienie i hartowanie, drobne obracanie i drobne szlifowanie.
Dwa zestawy łączników kolcowych 30209 są wyposażone po stronie przesyłowej, a jeden zestaw cylindrycznego wału kolcowego NJ209 jest wyposażony po stronie obsługi.

7.Przekaz:Główny silnik 15 kW (reduktor biegów) regulacja prędkości zmiennej.

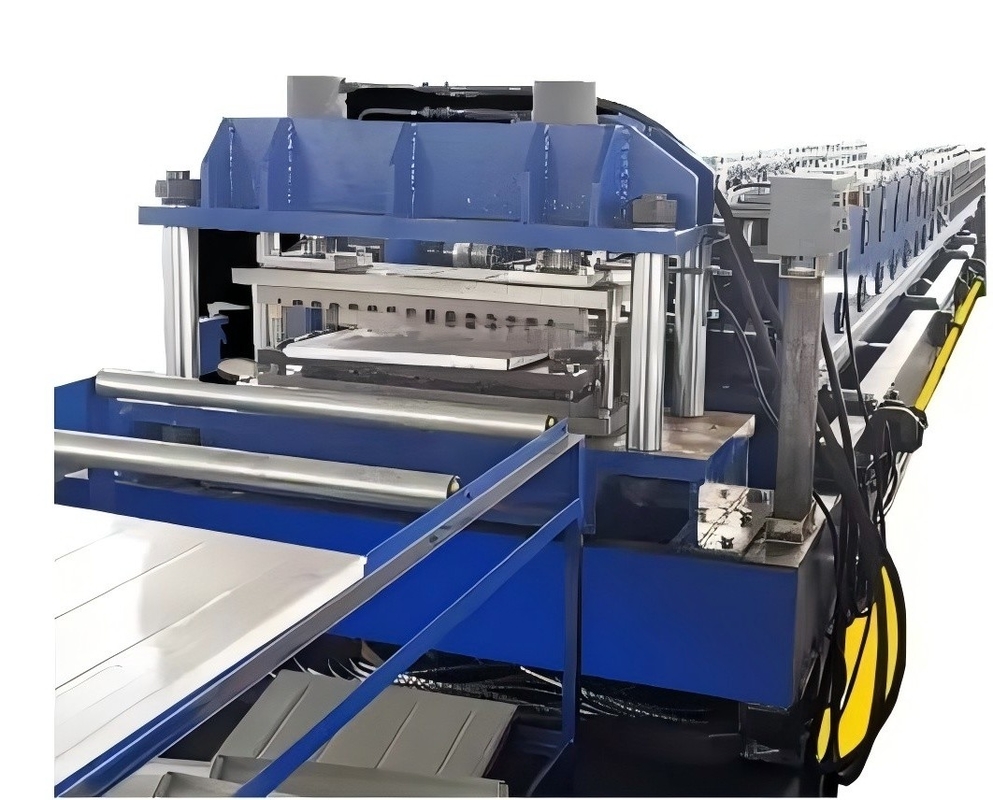

8.Wyroby hydrauliczne systemy cięcia i obwijania:System ma funkcję ochrony przed rozładunkiem i strukturę hydrauliczną cylindra o masie 25 ton.

9.Przeniesienie stołu 2 metrów
10.System sterowania PLC:Przyjmowanie serwo systemu Huichuan CNC i programowalnego PLC Mitsubishi z Japonii; sterowanie prędkością sinusoidalnego konwertera częstotliwości Shenzhen centralne sterowanie automatyczne;Ustawić parametry za pomocą ekranu dotykowego Xinjie.
Cała linia produkcyjna przyjmuje scentralizowane automatyczne sterowanie, z połączeniem maszyny formowania z płaszczem i gięciem.
Funkcja alarmowa: Istnieją funkcje alarmowe, takie jak wyłączenie niedoboru materiału, liczenie, wydajność osiągająca wyłączenie, awaryjne zatrzymanie, zaciskanie formy, pozycja graniczna itp.
11.Komponenty pneumatyczne:Główne elementy pneumatyczne przyjmują słynną markę AIRTAC z Tajwanu
