Maszyna do formowania rolki z półki na półce

Galwanizowana maszyna do formowania rolki półki z stali do produkcji półki magazynowej, półek magazynowych, stopu stojącego i półki magazynowej w supermarketach

Zindywidualizowana ramka półki

Niestandardowy rysunek ramy regału

Rysunek szczytu półki

Proces produkcji półki na półce

Odkręcacz wyrównywacz 2 w 1 →Servo feeder→ Urządzenie przewodnicze → Hydraulic Punch → maszyna do formowania rolki →urządzenie do cięcia (w tym nóż)→ półka produktów gotowych

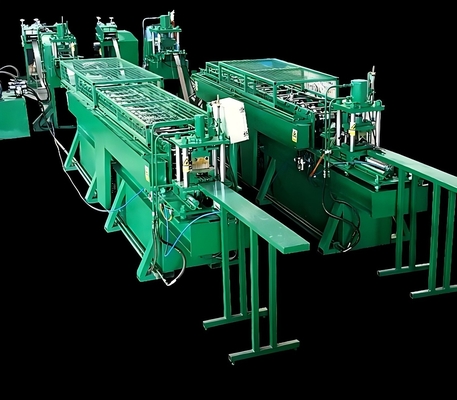

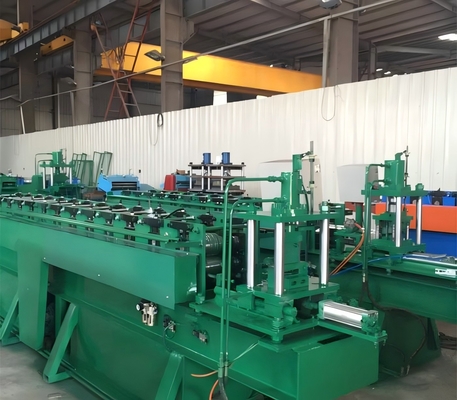

Maszyna do formowania rolki z półki na półce

Wykaz maszyn

2 w 1 Rozwijanie wyprostowacz

1, Typ ręcznego rozszerzania

2, Parametry

1) Wydalanie pasywne

2) Masa cewki:<2T

3) Wnętrze cewki D.:φ450mm-φ530mm

4) Maksymalna szerokość.200 mm

5) Grubość.00,4-1,6 mm

6) Rolka do wyprostowania: 7 sztuk

7) Władza.1.5kw

Serwozadostówka
3.1 Maksymalna szerokość podawania: 200 mm
3.2 Grubość zasilacza: 0,4-1,6 mm

3.3 silnik, 0,85 kW ((Yaskawa)

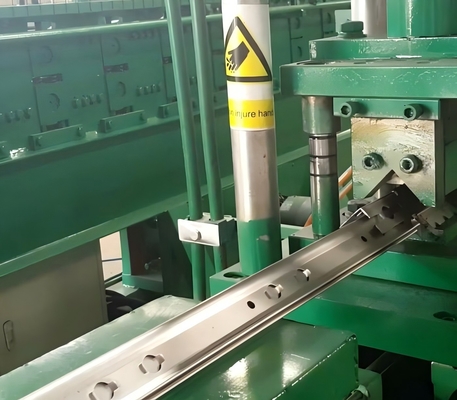

Hydrauliczny system przebijania otworów

3.1 Funkcja:Hydrauliczne przebicie ciosem
3.2 Konstrukcja: ustawienie długości, automatyczne pomiar długości, automatyczne ustawianie pozycji osiąga ustawioną odległość, działanie zatrzymania, hydrauliczne cylindrowe drążki, automatyczne wyłączenie.
3.3 Ciśnienie robocze układu hydraulicznego:16MPa
3.4 Stacja hydrauliczna:15KW ((Hydrauliczne otwory do przebijania/skórki używają tej samej stacji)

Urządzenie prowadzące

Główne maszyny do formowania (do paneli o szerokości 36 mm)

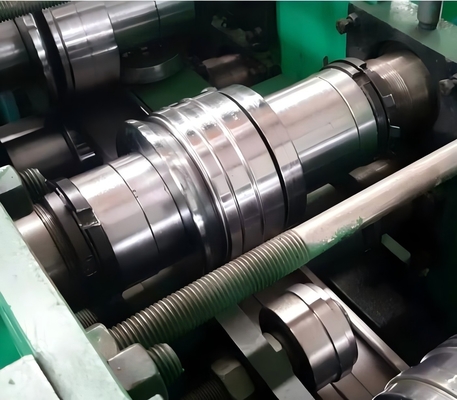

5.1 Formowanie rolki: 14 stacji i dodanie rolki, aby upewnić się, że profil powierzchni nie ma zadrapań.

5.2 Panel boczny: T.18mm, stal A3.

5.3 Prędkość obrotowa: 2-8 m/min.

5.4 Materiał walcowy:#45, całkowite tłumienie, twardość HRC56-62 °C.
5Moc silnika: 4 kW.
5.6 Główna walka: ¢65mm,45 #.
5.7 Podstawa wyposażenia: typ 45 # H z zastosowaniem spawanej stali.
5.8 Przekaz: napęd łańcuchowy.
5.9 Bezpieczeństwo: w całości wyposażone w przyciski awaryjnego zatrzymania, łatwe do obsługi w sytuacjach awaryjnych, zapewniające bezpieczeństwo sprzętu i operatorów.I inne narzędzia w łańcuchu i personelu może łatwo prowadzić do obrażeń sekcja transmisji pokryte osłoną ochronną, aby zapewnić bezpieczeństwo pracowników.

Płaskie stoisko do zbierania
System sterowania elektrycznego
Cała linia to importowane sterowanie PLC, ekran dotykowy LCD, interfejs człowiek-maszyna.Operator ustawiający program do automatycznego uruchamiania (programowalne sterowanie) i monitorowanie procesu sterowania, operator linii produkcyjnej sterować i modyfikować parametry sterowania, oraz monitorowanie w czasie rzeczywistym stanu urządzeń i parametrów i wskazania usterki.Długość regulowana może być również regulowana- monitorowanie w czasie rzeczywistym stanu pracy sprzętu i wskazywanie usterek.
Z manualną i automatyczną funkcją przełączania: w trybie ręcznym, może być samodzielna obsługa, łatwa konserwacja; w trybie automatycznym,przeprowadzenie pełnego cyklu produkcji, w celu uruchomienia; na całej desce z przyciskami awaryjnego zatrzymania, łatwy do obsługi w nagłych wypadkach, aby zapewnić bezpieczeństwo sprzętu i personelu obsługującego.

Główne elementy maszyn marki:
System sterowania PLC: Siemens
Inwerter: tajwański szylin
Koder: Omron
Ekran dotykowy:
Niektóre komponenty to urządzenia marki Schneider.

Produkt na półceina korzyść z wyposażenia

1, linia produkcyjna półek rack do produkcji półek lekkich, półek średnich i półek ciężkich.

2System sterowania PLC, automatyczny i łatwy w obsłudze.

3, Rolka dobrej jakości z procesem tłumienia, twardość osiąga HRC60-65 °C.

4/System śledzenia z ostrzem CR12.
