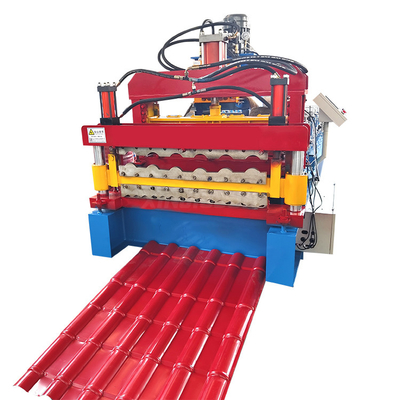

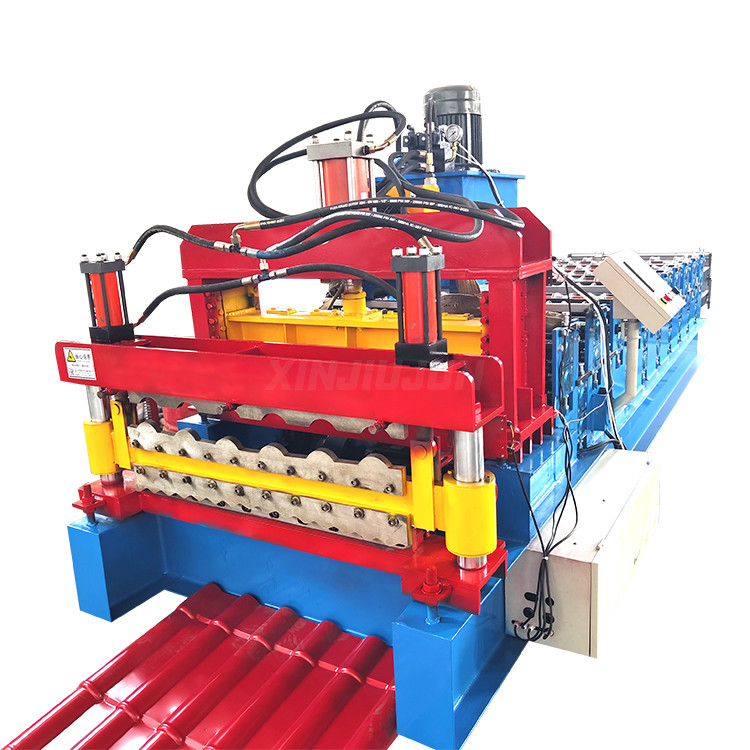

Podwójna warstwa galwanizowane płytki dachowe płytki maszyny do produkcji łańcucha napędowego

Nowa wysokiej jakości podwójna warstwa galwanizowana płytka dachowa

Maszyna do tworzenia rolki z podwójnymi warstwami ma różne rodzaje, które są stosowane wraz z blachą falistą i blachą IBR lub blachą płytek szklanych.Płytka płytek dachowych jest szeroko stosowana w wielu rodzajach fabryki przemysłowej, budynków cywilnych i płytek dachowych do produktu części dołączonych Ma zaletę ładnego wyglądu, trwałego używania i tak dalej.

Nasza automatyczna podwójna warstwa maszyny do formowania rolki składa się z odwiertnika, urządzenia do karmienia i wyrównania, pre-szar, system do formowania rolki, hydraulicznego cięcia słupka, stołu bieżącego,stacja hydrauliczna i PLC (system sterowania).

Długa linia produkcyjna, dobry kształt profilu na produktach końcowych; oszczędność czasu i oszczędność pracy, co znacznie poprawia wydajność produkcji i nadaje się do bieżącej produkcji.Ta maszyna jest łatwa w obsłudze i działa stabilnie z dobrą precyzją.

Proszę.jestProfil do odniesienia:

Przepływ pracy

Nowa wysokiej jakości podwójna warstwa galwanizowana płytka dachowa

Specyfikacja

Główne składniki:

1. Hydrauliczny odwojownik z wózkiem odwojowym

Cechy: Głowica i piwnica są dwoma elementami odwojownika, głowica kurczy się, rozszerza się za pomocą urządzenia mechanicznego ręcznie, po zamocowaniu cewki do głowicy,Następnie umieścić z powrotem cewki z mandrel razem do piwnicy.

Pojemność: żadna;

Siła otwierania i zamykania segmentów: mechaniczna;

Moc obrotowa segmentu: system ciągnięcia poprzez formowanie;

Liczba segmentów: 4 sztuk;

Zakres rozszerzania segmentu: 460 ~ 520 mm;

Wysokość środka mandry: 0,65 m;

Prędkość podawania: zależy od prędkości obrotowej maszyny do formowania rolków;

2. Urządzenie kierownicze arkusza

Cechy: Zapewnia płynne i precyzyjne podawanie materiału.

Składniki: stalowa platforma, dwa rolki, blok zatrzymania pozycji.

Węzeł jest kierowany w prawidłowej pozycji i przekazywany do urządzenia do formowania rolki

3. Rolowanie M/C:

Główna ramka maszyny jest spawana oddzielnie, a zewnętrzna ściana jest połączona śrubą po roztrzaskaniu na powierzchni.

Materiał rolkowy to wysokiej jakości stalowa kość nr 45, z cyfrowo sterowanym procesją.

Węzły rolków są dwukrotnie obrócane przez maszynę szlifującą w celu zapewnienia precyzji produktu końcowego.

Rolki są pokryte twardym chromem o grubości 0,05 mm na powierzchni po obróbce dokładnym narzędziem maszynowym.

4. Hydrauliczne cięcie słupów

Funkcja: działanie cięcia jest sterowane przez PLC. Główna maszyna automatycznie zatrzymuje się i cięcie odbędzie się. Po cięciu główna maszyna automatycznie się uruchomi.

Zasilanie: stacja hydrauliczna;

ramy: ramy ze stali spawalniczej;

Przełącznik układu układu układu układu układu układu układu:

Obcinanie po formowaniu: obcinanie arkusza po formowaniu w rolce do wymaganej długości;

Pomiar długości: automatyczny pomiar długości

5. Stacja hydrauliczna:

Po napełnieniu hydraulicznego oleju do zbiornika oleju hydraulicznego pompa napędza maszynę do cięcia, aby rozpocząć pracę cięcia.

Wyposażenie zestawu: System obejmuje zestaw zbiornika hydraulicznego, zestaw hydraulicznej pompy olejowej, dwa rury hydrauliczne i dwa zestawy zaworów elektromagnetycznych.

Wykorzystano najwyższej marki elementy układu hydraulicznego, aby zapewnić stabilność i żywotność, uniknąć wycieków.

Zapewnia początkowe zasilanie przez zamknięty zbiornik oleju, co pozwala zaoszczędzić energię.
