Skrzynia biegów do maszyny do kształtowania profili C i Z o dużej wytrzymałości, 350

                                             Wytrzymała maszyna do kształtowania ceowników C i Z typu skrzyni biegów 350

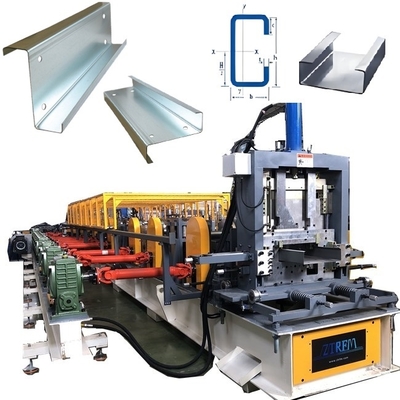

Wytrzymała maszyna do kształtowania ceowników C i Z typu skrzyni biegów 350 jest zaprojektowana do automatycznego, seryjnego wytwarzania ceowników C i Z. Ta maszyna obsługuje następujący zakres rozmiarów ceowników C i Z:

1. Szerokość C (80~350) mm, szerokość Z (120~350 mm) można dowolnie zmieniać;

2. Mała krawędź (8-20 mm) i mała krawędź ≤ 0,8 * (wysokość środnika -20);

3. Wysokość środnika (30-100) mm i wysokość środnika ≤ 0,95 * (szerokość dolna - mała krawędź -30);

Regulowana grubość blachy t (1.0~3.5) mm;

Obsługiwany materiał: Stal walcowana na gorąco Q195, Q235, Q345B lub stal walcowana na gorąco ocynkowana

Może obsługiwać następujące rodzaje wykrawania: Możemy również zaprojektować maszynę zgodnie z Twoim profilem rysunku

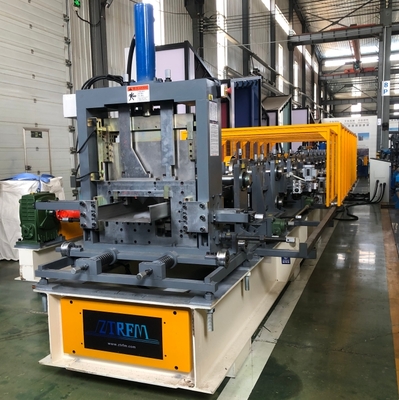

Wytrzymała maszyna do kształtowania ceowników C i Z typu skrzyni biegów 350

Wytrzymała maszyna do kształtowania ceowników C i Z typu skrzyni biegów 350

Ponieważ grubość materiału wynosi do 3,5 mm, projektujemy ją w następujący sposób:

1. Dla części podawania cewki, wał prowadzący podawania + koło prowadzące

• Poziomowanie w górę trzy, w dół cztery i dwa przewody prowadzące, w pełni solidny rdzeń drutu hartowanie i odpuszczanie obróbka cieplna i galwanizacja po precyzyjnej obróbce.
• Główna stacja rolkowa 23 (z czego jedna to grupa rolek o regulowanej wysokości środnika 87-95 stopni)
• Przenoszenie + podparcie końca wału: typ niezależnej skrzyni biegów.
• Wyposażona w 12 zestawów modułów wymiany CZ, przełączanie można wykonać obracając o 180 stopni, a prowadnicę liniową można zmienić
• Urządzenie rolkowe zapobiegające łukowi wklęsłemu
• Listwa dociskowa, listwa prosta, listwa prosta
• Cztery zestawy jednostek prostujących do podwójnego zastosowania CZ

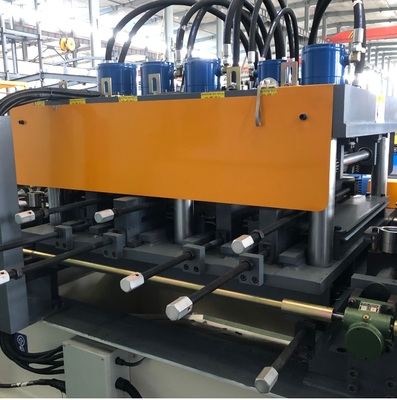

P1: część poziomująca i podająca cewkę:

Jest to sterowanie serwomotorem do zmiany szerokości i regulacji rolki poziomującej.

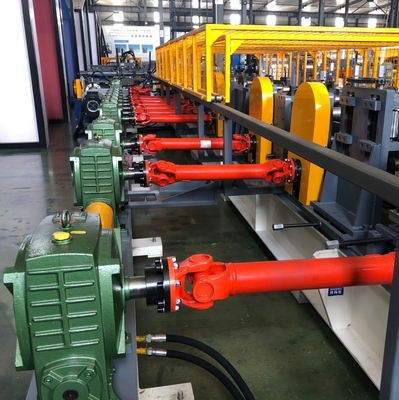

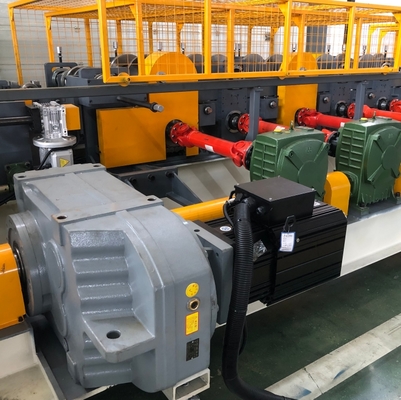

P2 Przenoszenie; skrzynia biegów: Podczas pracy, skrzynia biegów ma mały hałas i dużą moc, prędkość jest szybsza i trwalsza.

P3: rolki i konstrukcja: materiał rolki D2, zaprojektowany przez rolki taśmowe, rolki boczne, kształtowanie

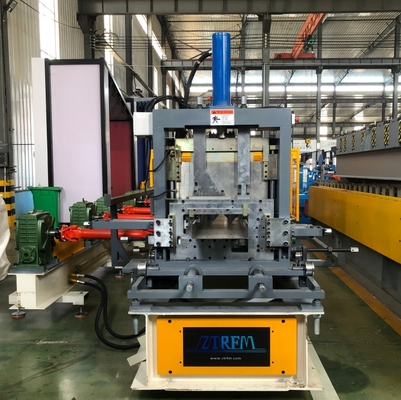

P4: mocne ścinanie: Kiedy ścinanie jest szybkie i łatwe do regulacji.

Jeśli potrzebujesz tej samej maszyny, skontaktuj się z nami w dowolnym momencie.
