Z purline with multi-punching for RV bottom beam making machine

Z purline with multi-punching for RV bottom beam making machine
Z purline with multi-punching for RV bottom beam making machine Z purline with multi-punching for RV bottom beam making machine Z purline with multi-punching for RV bottom beam making machine Z purline with multi-punching for RV bottom beam making machine Z purline with multi-punching for RV bottom beam making machine Z purline with multi-punching for RV bottom beam making machine

Duży Obraz :  Z purline with multi-punching for RV bottom beam making machine

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZTRFM
Orzecznictwo: CE
Numer modelu: ZTAC
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: under discuss
Szczegóły pakowania: Nude z pakietem anty-olebiowym
Czas dostawy: 60 dni roboczych
Zasady płatności: L/C, T/T.
Możliwość Supply: 30 zestawów miesięcznie
Kontakt

Z purline with multi-punching for RV bottom beam making machine

Opis
Podkreślić:

CZ purlin roll forming machine with multi-punching

,

RV bottom beam making machine

,

Z purline roll forming machine for RV

Z Purline with Multi-Punching for RV Bottom Beam Making Machine
The Z purline with multi-punching for RV bottom beam making machine is designed to produce a specialized Z profile featuring more than 10 types of punching patterns and a 5-degree bend, specifically for RV bottom beams and car beam rolling applications.
Product Overview
Z purline with multi-punching for RV bottom beam making machine 0
Application
Z purline with multi-punching for RV bottom beam making machine 1
Machine Design
Z purline with multi-punching for RV bottom beam making machine 2
Production Process Flow
Z purline with multi-punching for RV bottom beam making machine 3
The complete production line process: 5T feeding rack → leveling machine → punching (8 sets of mold frames, ~45T, with 12 sets of interchangeable molds) → servo feeding → 18 sets of rolling forming (80mm spindle diameter) → straightening → hydraulic cutting → pneumatic automatic unloading. The entire process is fully automated.
Machine Components

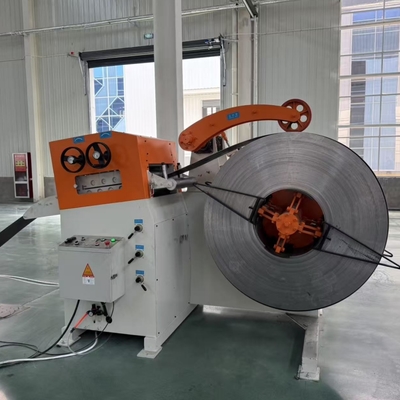

P1: 5 Ton Decoiler
  • Material rack: Active material feeding with hydraulic tensioning
  • Roll width: ≤ 200mm
  • Uncoiler load capacity: 5T
  • Coil inner diameter: φ508mm to φ1500mm
  • Leveling mechanism: Two roller clamping, seven roller leveling
  • Leveling roller material: High-quality 40Cr
  • Heat treatment: Surface high-frequency quenching
  • Motor power: 4KW
  • Hydraulic system power: 2.2KW
Z purline with multi-punching for RV bottom beam making machine 4

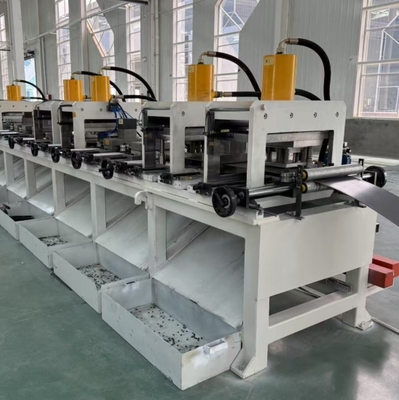

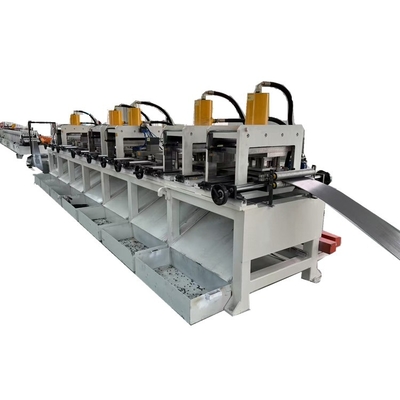

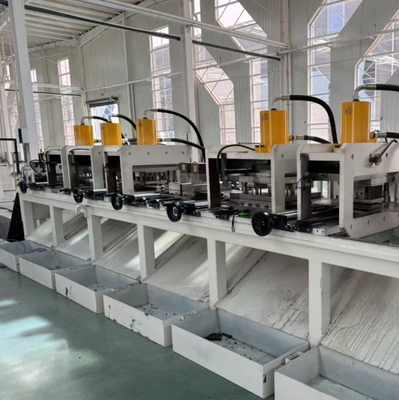

Part Two: Punching System
  • 8 sets of front punching mold frames
  • 12 sets of interchangeable molds (user-replaceable)
  • Template material: High-quality 45 carbon steel
  • Mold material: Cr12Mov or SDK11
  • Mold hardness: HRC58-62 after heat treatment
  • Hydraulic system power: 30KW
  • 8 hydraulic punching workstations
Z purline with multi-punching for RV bottom beam making machine 5
Part Three: Main Rolling Forming System
  • Machine frame: Shot blasted/vibration treated profile steel with CNC milling
  • Guide feeding rack: Lateral handwheel with quenched guide rollers
  • 18 sets of horizontal rollers with vertical auxiliary rollers
  • Roller material: Cr12MoV with vacuum heat treatment (HRC55-58)
  • Spindle: 85mm diameter 40Cr material with precision grinding
  • Main motor: 18.5KW with variable frequency speed control
  • Gear transmission with m=5 module hard tooth surface reducer
  • Straightening: 5 wheels (2 upper, 3 lower)

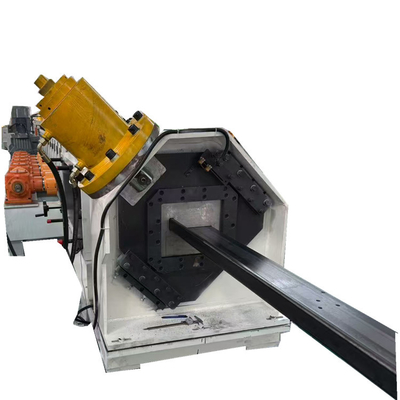

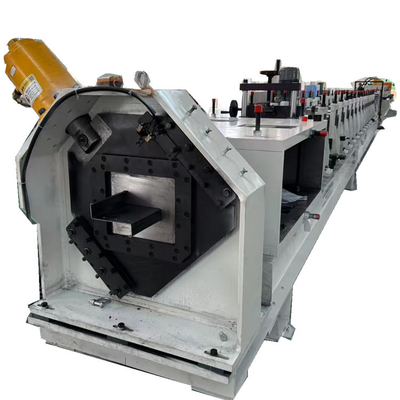

  • Hydraulic cut-off system: 45T capacity with 7.5KW power
Z purline with multi-punching for RV bottom beam making machine 6
Machine Operation Video
