Maszyna do formowania rolki falistej
Małe profile z metalu falistego są wytrzymałe, ale bezwagi. W rzeczywistości pracujemy nad najlepszą maszyną do produkcji falistej lub falistej płyty dachowej.Bardzo popularne do budowy dachu i bokówW ostatnim czasie płyty z metalu falistego zyskały ogromną popularność jako nowoczesne, współczesne dachówki i ściany.
Nasza maszyna do wycinania blach dachowych składa się z wywieracza, urządzenia do karmienia i wyrównania, per-shear, systemu formowania rolki, hydraulicznego cięcia słupka, stołu bieżącego, stacji hydraulicznej i systemu sterowania PLC ().Produkcja produktów standardowych o wytrzymałości wydajności do 450MpaDługa linia produkcyjna, dobry kształt profilu na produktach końcowych; oszczędność czasu i oszczędność pracy, co znacznie poprawia wydajność produkcji i nadaje się do bieżącej produkcji.Ta maszyna jest łatwa w obsłudze i działa stabilnie z dobrą precyzją.
Oto jeden rysunek profilu i gotowy produkt:
Co to jest faliste pokrycie dachu:
Płyty dachowe z metalu falistego są powszechnie stosowane do dachowania w szerokim zakresie zastosowań, w tym pokrycia ścian dachowych, ogrodzeń i ekranów.
Budynki gospodarstwa domowego, takie jak domy, kioski, sklepy, restauracje itp.
Warsztaty przemysłowe, takie jak magazyny, fabryki, biura,...
Budynki publiczne, takie jak szpitale,kliniki,szkoły, komisarze, departamenty, teatry lub parki rozrywki.
Płytka falista jest tworzona na rolki, płaskie 1200 mm, i umieszczana w maszynie do formowania falistów.

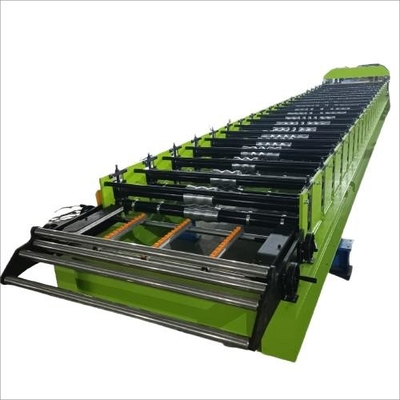

Maszyna do formowania rolki falistej
Przepływ procesu:
Odwijanie→przewodnik i ręczny pre-cutter→tworzenie rolki→cięcie→tabela wyczerpania
Technika całej linii:
|
5tonowy ręczny odwojownik
|
1Pojemność: 5 ton
2Średnica cewki: 450-550 mm regulowana
3. Szerokość cewki: maks.1350 mm
4.Nie napędzane, ręczne sterowanie stalowym cewkiem wewnętrznym ciśnieniem i zatrzymaniem
|
|
Wskazówka podcinacz
|
Pre-cutter nadaje się do częstej wymiany urządzeń do obróbki cewki stalowej, przedtem obcinając cewkę stalową w celu łatwej wymiany i zmniejszania marnotrawstwa cewki stalowej. |
|

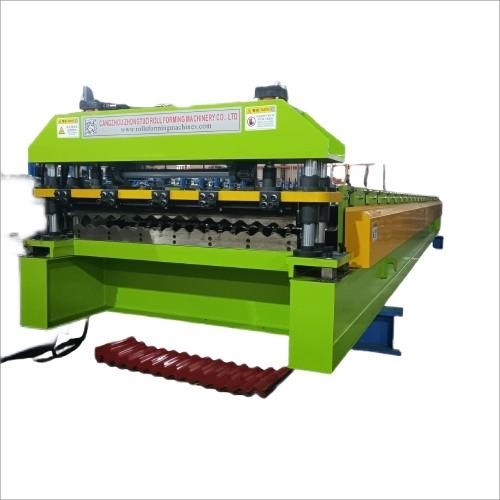

Główna maszyna do formowania
|
1.Ramka główna: konstrukcja wiązki H o grubości 400 mm, ze spawaną stalową centralną płytką podtrzymującą o grubości 20 mm.
2Stacja formowania: 24 stacje.
3Materiał walcowania:Stolica o wysokiej jakości 45#,obrobiona chromem, co sprawia, że powierzchnia walcowania jest gładsza, poprawia twardość i zapobiega ścierowieniu, zwiększa trwałość walcowania
4Materiał wału: Wysokiej klasy 45#, obróbka temperująca, zapobieganie deformacji i poprawa twardości
5Średnica wału: 80 mm, stały 6. Moc silnika:7.5kw 7.Szybkość: 0-20m/min
8.Prężność: 380V, 50HZ,3P ((Albo na żądanie)
9.Przesyłka: 1 cala podwójny łańcuch, chińska znana marka HRB
|
|
Urządzenie hydrauliczne do cięcia
|
1.Materiał ostrza:Gcr12 obróbka tłumiona 2.Tolerancja długości:±1mm
3.Moce hydrauliczne:5.5kw
4.Z systemem chłodzenia powietrzem w stacji hydraulicznej
5.Rozciąganie: stabilne i bezpieczne warunki pracy i niski poziom dźwięku.
6.Przełączenie rur i przewodów olejowych: Wszystkie rury i przewody będą oznaczone liczbami lub literami, tak aby łatwo było ich podłączyć do nowych.
|
|

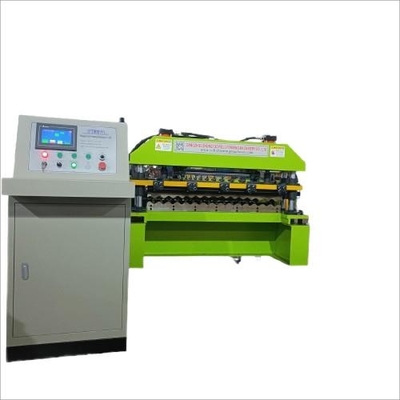

System sterowania
|
1Konwerter częstotliwości: Delta
2Ekran dotykowy
3.PLC marka: Delta
4.Język: chiński i angielski ((Albo na życzenie klientów)
5. Koder: Omron
6Funkcja:System sterowania obsługuje wielokrotne wprowadzanie zamówień, może odpowiadać różnym potrzebom produkcji
7Funkcje: sterowanie długością cięcia, kontrolą ilości cięcia i kontrolą prędkości
|
| Nie ma stołu. |
1Długość: 3 m
2Ilość: 2 zestawy
|
| Części zamienne |
- Skrzynka narzędziowa: 1 zestaw
- 4 bezpieczniki, 2 przełączniki, 2 łańcuchy.
|
