Maszyna do formowania płyt metalowych z górną prędkością

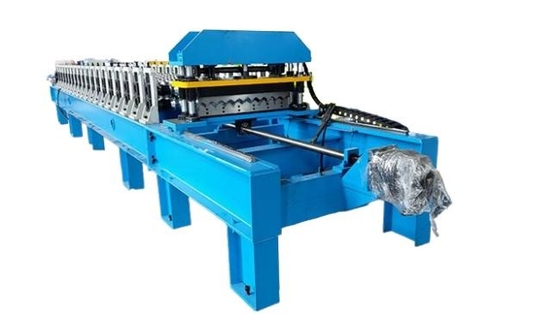

Maszyna do tworzenia płytek metalowych do dachu z falami o dużej prędkości

Szybko działająca maszyna do wykonywania dachówek z falistej stali to urządzenie przemysłowe zaprojektowane do efektywnej i szybkiej produkcji falistej metalu.Arkusze te są powszechnie stosowane w budownictwie do celów dachowych ze względu na ich trwałośćMaszyna automatyzuje proces formowania, cięcia i formowania arkuszy metalowych w pożądany profil falistego.

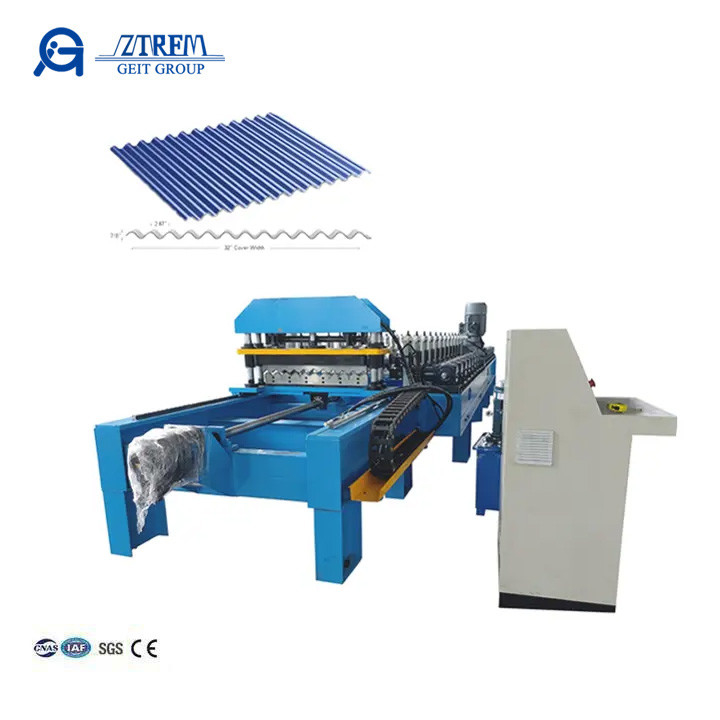

Oto jeden rysunek profilu i gotowy produkt:

Przepływ przetwarzania:
Decoiler→materiał paszowy→formujący rolki→cięcie→przyjmowanie produktu

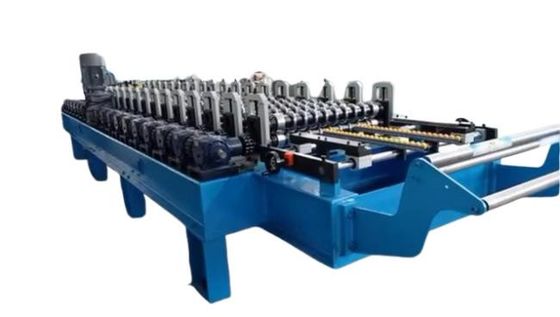

Maszyna do tworzenia płytek metalowych do dachu z falami o dużej prędkości

Urządzenie do karmienia
Metalowa cewka jest wprowadzana do maszyny przez zestaw rolków i przewodników, aby zapewnić płynny i ciągły proces.
1Wykorzystuje rolki gumowe do ochrony powierzchni surowców.
2Łatwe dostosowywanie do różnych grubości surowców za pomocą kół ręcznych.
3Szerokość platformy jest wygodnie regulowana za pomocą koła ręcznego, wyposażonego w łożyska chroniące krawędzie blach stalowych.

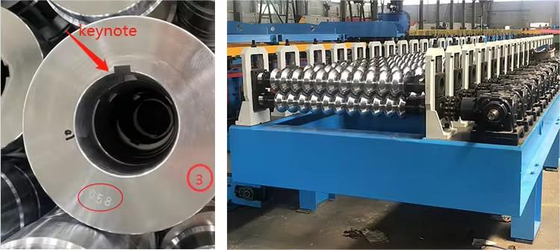

Urządzenie do formowania rolki
To serce maszyny, w której blacha metalowa jest formowana w profil falisty.
1.45# Stal, oczyszczona chromem (tłuszcz Cr:0.05 mm), antykorozyjne, zwiększa twardość, grubochromatyczna, dobra twardość na długi czas użytkowania.
2Każda walka ma numer i dzięki kluczowym dźwiękom może być stabilnie przymocowana do wału.

Urządzenie przesyłowe
Przesyłka biegów, stabilna i bez problemu.

Urządzenie hydrauliczne do cięcia

Po zwróceniu blachy metalowej do falistej używa się mechanizmu cięcia, który obcina ją do pożądanej długości, co można osiągnąć różnymi metodami, takimi jak obcinanie lub obcinanie obrotowe.
1Rodzaj pracy: serwomotor hydrauliczny do cięcia ścieżek serwo 5,5 kW
2.Metoda jazdy:pod względem typu filarów
3Moc silnika hydraulicznego: 4 kW
4Materiał do cięcia: GB-Cr12 z obróbką cieplną
5Tolerancja długości cięcia ±10m/2mm

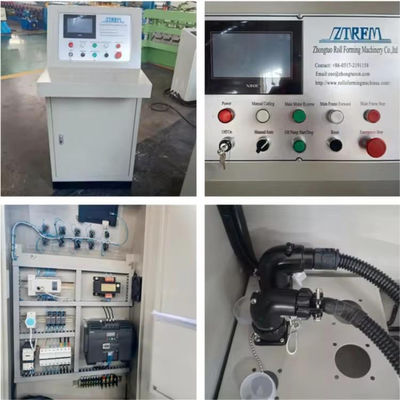

System sterowania PLC
Nowoczesne maszyny są wyposażone w system sterowania, który umożliwia operatorom ustawianie parametrów, monitorowanie procesu produkcji i dokonywanie zmian w razie potrzeby.Może to obejmować funkcje takie jak interfejsy ekranu dotykowego i programowalne sterowniki logiczne (PLC).
Marka
PLC: Delta
Inwerter marka: Delta Niska część elektryczna: Schneider
Koder: Omron
Funkcja:
1.Adoptowane wtyczki lotnicze, łatwa instalacja.
2- Całkowicie automatyczna, łatwa obsługa.
3Język operacyjny: angielski
4Krajowe ubezpieczenia, części zamienne marki Siemens i Schneider

Stacja hydrauliczna
7.5kw silnik z systemem chłodzenia dla długotrwałego użytkowania.

Automatyczny zestaw
3m przenośnik

Automatyczny zestaw
6m automatyczny zestawiacz
