Małe profile z metalu falistego są trwałe, ale bezwagi. W rzeczywistości pracujemy nad najlepszą maszyną do produkcji falistej lub falistej płyty dachowej.Bardzo popularne do budowy dachu i bokówW ostatnim czasie płyty z metalu falistego zyskały ogromną popularność jako nowoczesne, współczesne dachówki i ściany.
Nasza maszyna do wycinania płyt dachowych składa się z odwiertnika, urządzenia do karmienia i wyrównania, per-shear, systemu formowania rolki, hydraulicznego cięcia słupka, stołu bieżącego, stacji hydraulicznej i systemu sterowania PLC ().Produkcja produktów standardowych o wytrzymałości wydajności do 450MpaDługa linia produkcyjna, dobry kształt profilu na produktach końcowych; oszczędność czasu i oszczędność pracy, co znacznie poprawia wydajność produkcji i nadaje się do bieżącej produkcji.Ta maszyna jest łatwa w obsłudze i działa stabilnie z dobrą precyzją.

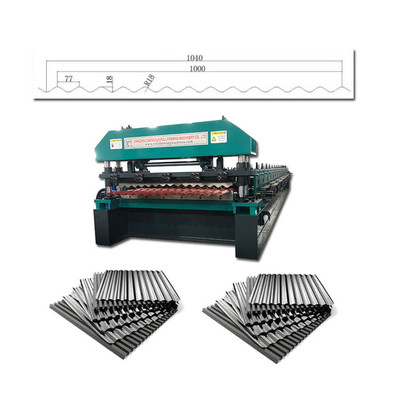

Oto jeden rysunek profilu i gotowy produkt:
Co to jest płytka dachowa paneli PBC:
Panel PBC może być stosowany zarówno do zastosowań dachowych, jak i ściennych.
MPBC etalPAnkietyRoofingS- Nie, nie.Mszczepienie
Przepływ przetwarzania:
Decoiler→materiał paszowy→formujący rolki→cięcie→przyjmowanie produktu
Technika całej linii:
|
5tonowy ręczny odwojownik
|
1Pojemność: 5 ton
2Średnica cewki: 450-550 mm regulowana
3. Szerokość cewki: maks.1350 mm
4.Nie napędzane, ręczne sterowanie stalowym cewkiem wewnętrznym ciśnieniem i zatrzymaniem
|
|
Przetrzymywarka ręczna
|
Pre-cutter nadaje się do częstego wymiany urządzeń do obróbki cewki stalowej, przedtem obcinając cewki stalowe w celu łatwej wymiany i zmniejszania marnotrawstwa cewki stalowej. |
|

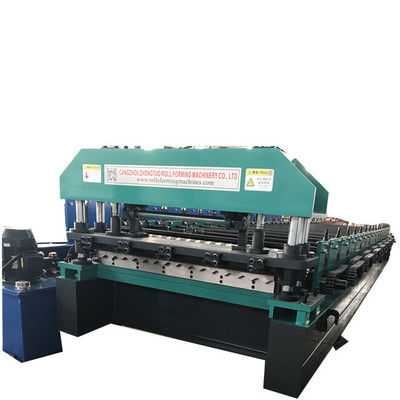

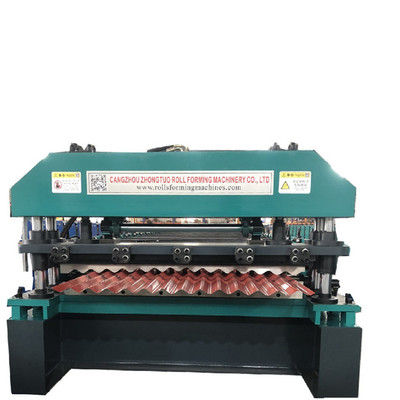

Główna maszyna do formowania
|
1.Ramka główna: konstrukcja wiązki H o grubości 400 mm, ze spawaną stalową centralną płytą podtrzymującą o grubości 20 mm.
2Stacja formowania: 24 stacje.
3Materiał walcowania:Stolica o wysokiej jakości 45#,chromowana, co sprawia, że powierzchnia walcowania jest gładsza, poprawia twardość i zapobiega ścierowieniu, zwiększa trwałość walcowania.
4Materiał wału: Wysokiej klasy 45#, obróbka temperująca, zapobieganie deformacji i poprawa twardości
5Średnica wału: 80 mm, stały 6. Moc silnika:7.5kw 7.Szybkość: 0-20m/min
8.Prężność: 380V, 50HZ,3P ((Albo na żądanie)
9.Przesyłka: 1 cala podwójny łańcuch, chińska znana marka HRB
|
|
Urządzenie hydrauliczne do cięcia
|
1.Materiał ostrza:Gcr12 obróbka tłumiona 2.Tolerancja długości:±1mm
3.Moce hydrauliczne:5.5kw
4.Z systemem chłodzenia powietrzem w stacji hydraulicznej
5.Rozciąganie: stabilne i bezpieczne warunki pracy i niski poziom dźwięku.
6.Złączenie rur i przewodów olejowych: Wszystkie rury i przewody będą oznaczone liczbami lub literami, tak aby łatwo było ich podłączyć do nowych.
|
|
System sterowania
|
1Konwerter częstotliwości: Delta
2Ekran dotykowy
3.PLC marka: Delta
4.Język: chiński i angielski ((Albo na życzenie klientów)
5. Koder: Omron
6Funkcja:System sterowania obsługuje wielokrotne wprowadzanie zamówień, może odpowiadać różnym potrzebom produkcji
7Funkcje: sterowanie długością cięcia, kontrolą ilości cięcia i kontrolą prędkości
|
| Nie ma stołu. |
1Długość: 3 m
2Ilość: 2 zestawy
|
| Części zamienne |
- Skrzynka narzędziowa: 1 zestaw
- 4 bezpieczniki, 2 przełączniki, 2 łańcuchy.
|
Urządzenie do karmienia
Metalowa cewka jest wprowadzana do maszyny przez zestaw rolków i przewodników, aby zapewnić płynny i ciągły proces.
1Wykorzystuje rolki gumowe do ochrony powierzchni surowców.
2Łatwe dostosowywanie do różnych grubości surowców za pomocą kół ręcznych.
3Szerokość platformy jest wygodnie regulowana za pomocą koła ręcznego, wyposażonego w łożyska chroniące krawędzie blach stalowych.

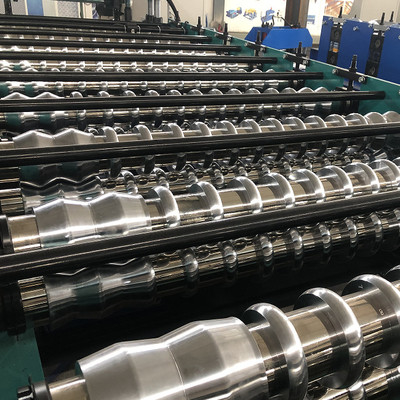

Urządzenie do formowania rolki
To serce maszyny, w której blacha metalowa jest formowana w profil falisty.
1.45# Stal, oczyszczona chromem (tłuszcz Cr:0.05 mm), antykorozyjne, zwiększa twardość, grubochromatyczna, dobra twardość na długi czas użytkowania.
2Każda walka ma numer i dzięki kluczowym dźwiękom może być stabilnie przymocowana do wału.
Urządzenie przesyłowe
Przesyłka biegów, stabilna i bez problemu.
Urządzenie hydrauliczne do cięcia
Po zwróceniu blachy metalowej do falistej używa się mechanizmu cięcia, który obcina ją do pożądanej długości, co można osiągnąć różnymi metodami, takimi jak obcinanie lub obcinanie obrotowe.
1Rodzaj pracy: serwomotor hydrauliczny do cięcia ścieżek serwo 5,5 kW
2.Metoda jazdy:pod względem typu filarów
3Moc silnika hydraulicznego: 4 kW
4Materiał do cięcia: GB-Cr12 z obróbką cieplną
5Tolerancja długości cięcia ±10m/2mm

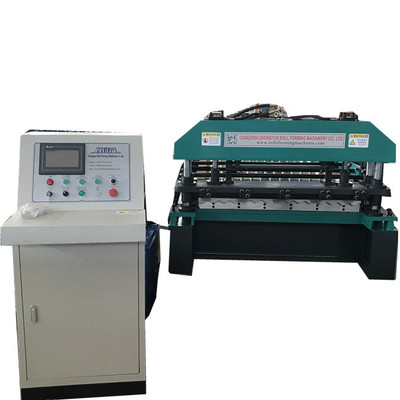

System sterowania PLC
Nowoczesne maszyny są wyposażone w system sterowania, który umożliwia operatorom ustawianie parametrów, monitorowanie procesu produkcji i dokonywanie zmian w razie potrzeby.Może to obejmować funkcje takie jak interfejsy ekranu dotykowego i programowalne sterowniki logiczne (PLC).
Marka
PLC: Delta
Inwerter marka: Delta Niska część elektryczna: Schneider
Koder: Omron
Funkcja:
1.Adoptowane wtyczki lotnicze, łatwa instalacja.
2- Całkowicie automatyczna, łatwa obsługa.
3Język operacyjny: angielski
4Krajowe ubezpieczenia, części zamienne marki Siemens i Schneider
Stacja hydrauliczna
7.5kw silnik z systemem chłodzenia dla długotrwałego użytkowania.
Automatyczny zestaw
3m przenośnik
Automatyczny zestaw
6m automatyczny zestawiacz
