Płyty dachowe z profilem pudełkowym są obecnie naszym najpopularniejszym produktem, ponieważ oferują nowoczesną alternatywę dla starszego stylu falistego w bardzo konkurencyjnej cenie.Każde pudełko profil dachówki cena około 6.5 USD za metr.
Co to za karton?
Profili dachowe składają się z sześciu profili i pięciu dolin, w których płynie woda. Profile mają głębokość 32 mm i w środku 200 mm.dwa dodatkowe żebra mogą być rolowane w każdej dolinie arkusza.
GBR Roofers produkuje blachy dachowe z profilem pudełkowym z cewki ze stali pokrytej płaską, które są przetwarzane przez maszynę do formowania rolek.
Profil pudełkowy jest nowoczesną alternatywą dla falistej arkuszy metalowej, której skuteczna szerokość pokrycia wynosi 1000 mm.Ma również rowkę kapilarną w dół jednej krawędzi, która eliminuje potrzebę stosowania taśm uszczelniających i jest dowodem.

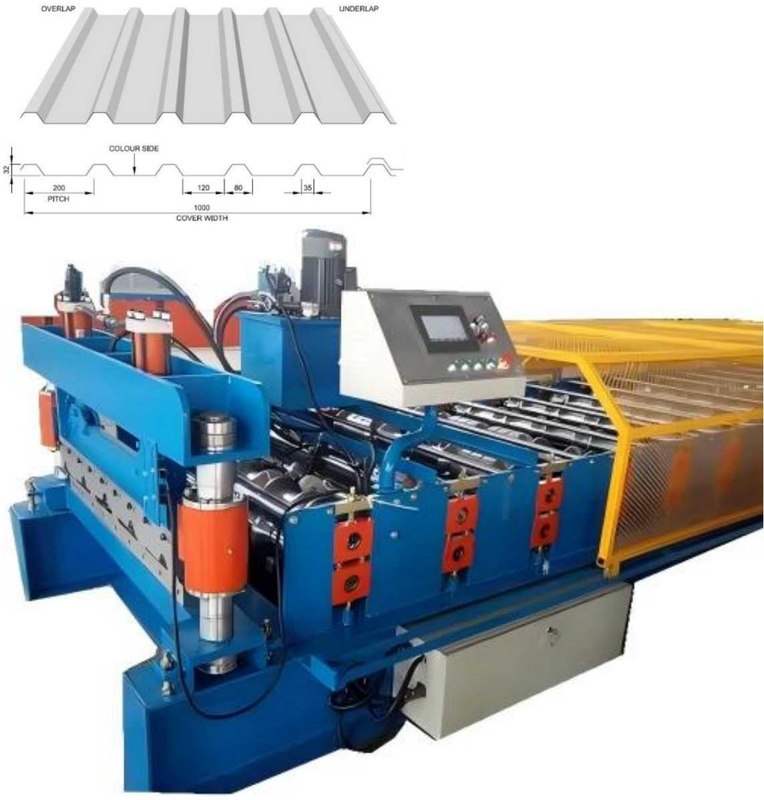

Proszę.sąProfil rysunkowy i produkt gotowys:
Układ metalowej maszyny do walcowania arkuszy dachowych z profilem pudełka
Rozwijanie Zażywianie i kierowanie Formowanie rolki Odcinanie Zbieranie
MetalBwołowinyProfileRoofingS- Nie, nie.RołwianieMszczepienie
| Zestaw |
Szczegóły |
Parametry |
|
Artykuł produktu
|
Surowiec |
PPGI/GI |
| Gęstość materiału |
00,2-0,8 mm |
| Szerokość podawania materiału |
1100 mm |
| Skuteczna szerokość produktu |
9140,4 mm |
| Długość cięcia produktu |
Zmiennik |
| Maszyny do formowania rolki z przesuwanym profilem |
| Nie, nie, nie. |
Nazwa |
Jednostka |
Ilość |
Uwaga |
| Część 1 |
Odwiert 7 T z wózkiem załadunkowym |
zestaw |
1 |
Automatyczne |
| Część 2 |
Główna maszyna do formowania rol |
zestaw |
1 |
Napęd skrzynki biegów |
| Część 3 |
Stacja sterowania PLC |
zestaw |
1 |
Marka Delta |
| Część 4 |
system hydrauliczny |
zestaw |
1 |
Do cięcia |
| Część 5 |
Automatyczne układanie produktów |
zestaw |
1 |
Długość 6 m |
Automatyczny hydrauliczny odwojownik
Wykręcacz hydrauliczny służy do utrzymywania i napędzania stalowej cewki.Uncoiler jest zasilany z systemem sprzężenia zwrotnego, który zapewnia, że rolka były nie jest wymagane, aby obrócić cewkiI rozwijalnik będzie się obracał w zależności od potrzeb, aby zmniejszyć ryzyko przewijania.

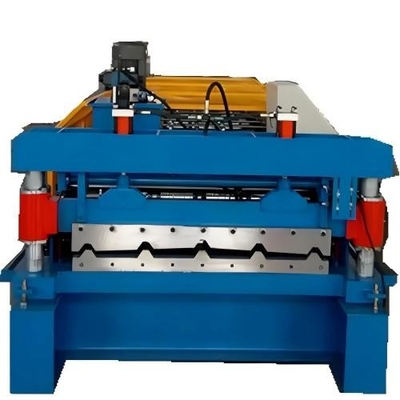

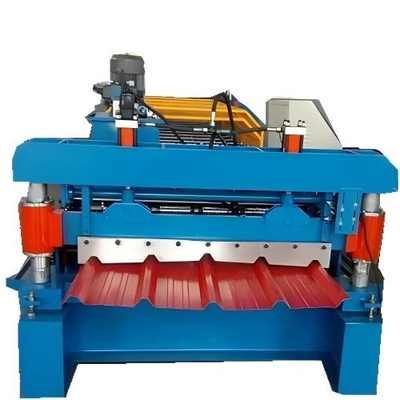

Maszyna do formowania rolki
Materiał cewki: GI, PPGI, SS, HR, CR. 235-550MPA
Zakres grubości: 0,2-0,8 mm
Prędkość linii: 15-20 m/min
Moc silnika głównego: 7,5 kW
Napięcie maszyny, częstotliwość, faza:440 V, 50 Hz, faza 3

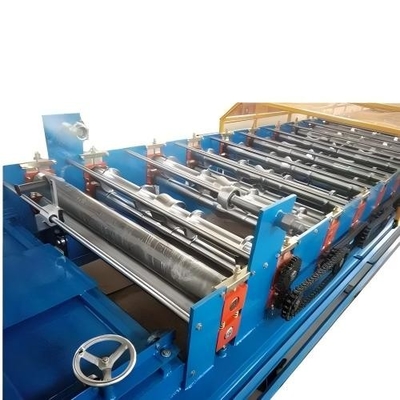

Stacja obrotowa: 20 stacji
Materiał walcowy: ASTM 1045 pokryta chromem powierzchnia o twardości 58-62 stopnia, CNC,
Średnica wału: ¢76 mm Materiał: ASTM1045 z tłumieniem i hartowaniem
Przekaz: przez łańcuch
Ramka podstawy maszyny przyjmuje stal spawalniczą wiązką H
Maszynowo chromowany filar jako stojak
Aby uniknąć wypadków, cała część napędu stosuje ochronę
Jednostka ograniczająca
Rodzaj cięcia: hydrauliczny, połączenie z hydrauliczną jednostką perforującą
Moc cięcia silnikiem hydraulicznym o mocy 5,5 kWAC
Ciśnienie robocze hydrauliczne: 12-16Mpa
Cięcie po ukształtowaniu: przed ukształtowaniem rolki wyciąć arkusz do wymaganej długości
Ruch cięcia: Część tworząca rolki jest nieprzerwana podczas cięcia
Materiał ostrza:Cr12 z obróbką cieplną
Pomiar długości: automatyczne pomiar długości kodera, marka: Omron
Tolerancja długości: +/- 1,5 mm na produkt końcowy
Pudełko sterowane
Programatywne ustawianie wymiarów profilu: należy podać
Programatyczna jednostka cięcia o różnej długości w jednym cyklu programowania bez ograniczeń ilościowych (bez zatrzymania urządzenia obsługującego)
Automatyczne zatrzymanie urządzenia po zakończeniu programu cięcia
Język systemu operacyjnego: angielski i chiński.
napięcie, częstotliwość, faza: 415 V, 50 Hz, faza 3
Niedokładność długości można łatwo poprawić.
Panel sterujący: przełącznik typu przycisk i ekran dotykowy
Jednostka długości: milimetr (włączona na panelu sterowania)
