RPanelProfileRołwianieMszczepienie
Jak sama nazwa wskazuje, płyta R jest głównie wykorzystywana do wytwarzania płyt R, które są jednym z najczęściej stosowanych metalowych płyt ściekowych i dachowych w komercyjnych budynkach stalowych.Przeprowadzenie ścisłej kontroli jakości całego procesu produkcji"Changzhou ZTRFM International Co., Ltd. oferuje wysokiej jakości maszyny do formowania rolek R z różnymi specyfikacjami w doskonałych cenach.Proszę skontaktować się z nami w dowolnym momencie, aby uzyskać więcej informacji na temat maszyny panelu bocznego.

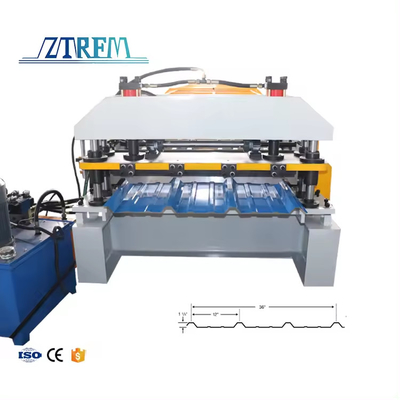

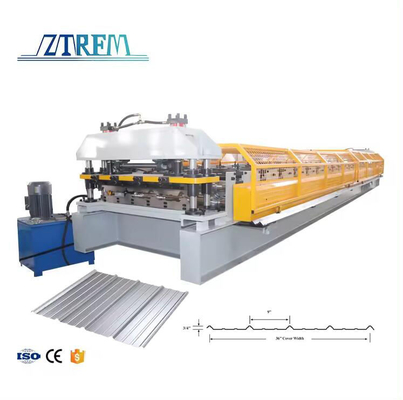

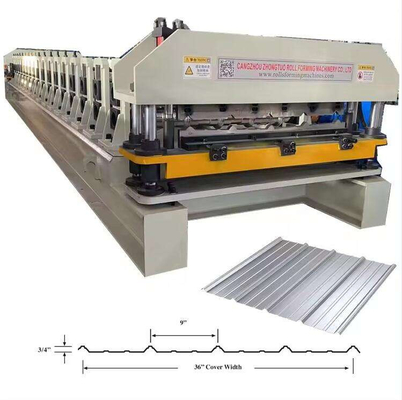

Oto jeden rysunek profilu i gotowy produkt:
Przepływ przetwarzania
Rozwijanie → Wprowadzenie materiału do maszyny →Rolowanie → Automatyczne cięcie →Tabela przyjmowania produktów
RPanelProfileRołwianieMszczepienie
| Ramka maszyny |
Struktura wiązki H o średnicy 350 mm, ze spawaną stalową centralną płytą podtrzymującą o średnicy 20 mm. |
|
Materiał walcowników
|
Wyroby ze stali kowanej o wysokiej jakości 45# |
| Pozostałe, o grubości:0.05 mm), sprawiają, że powierzchnia walcowników jest gładsza, poprawia twardość i zapobiega ścierowieniu, antykorozyjne zwiększenie żywotności |
|
Stacje formowania
|
Górna warstwa 18 stacja rolkowa |
| Rodzaj walcowania: odrębna koncepcja projektowania walcowania, może uwalniać wewnętrzne napięcie z arkuszy, a następnie arkusz będzie w dobrym stanie i wysokiej precyzji. |
| Średnica wałów |
Φ80 mm stały |
| Materiał wałów |
Wysokiej klasy 45#, z obróbką cieplną |
| Prędkość formowania |
0-25 m/min |
| napięcie |
380V/50HZ/3P (zgodnie z żądaniem) |
| Ścieżka transmisji |
Przez 1 cala łańcucha |
| Silnik główny |
7.5 kW |
| Materiał do cięcia ostrza |
Gcr12 obróbka tłumiona |
| Rodzaj cięcia |
cięcie hydrauliczne słupków |
| Sposób jazdy |
Według rodzaju filarów |
Wyświetlacz produktów
5T ręczny odbiór bezpłatnie
Pojemność: 5 ton
Średnica wewnętrzna cewki: 450-550 mm Szerokość zasilająca: maks. 1220 mm Konstrukcja: spawana przez stalowe płyty i profilowane pręty.
Zmniejszanie i rozszerzanie rdzenia jest ręczne, z ręcznym hamulcem,Spole poruszające się do przodu lub do tyłu jest ciągnięte przez maszyny formowania rolki
Urządzenie do karmienia
1.Ręczne koła po obu stronach mogą być używane do regulacji szerokości podawania.
2.Cztery rolki z nierdzewnej stali mogą sprawić, że materiał płynnie wchodzi do maszyny i zapobiega zadrapania na powierzchni materiału.
3Są trzy rzędy pomarańczowych rolków z tworzyw sztucznych, dzięki którym stalowa cewka może płynnie wchodzić do maszyny.

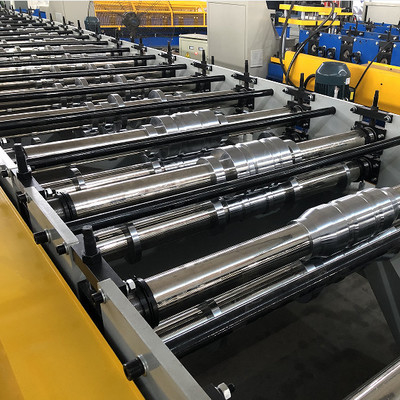

Urządzenie do formowania rolki i przenoszenia
1.rolki grube chromy dobre twardość dla długiej eksploatacji.
2Każda walka ma numer i dzięki kluczowym dźwiękom może być stabilnie przymocowana do wału.
3. przekładnia i podwójny łańcuch

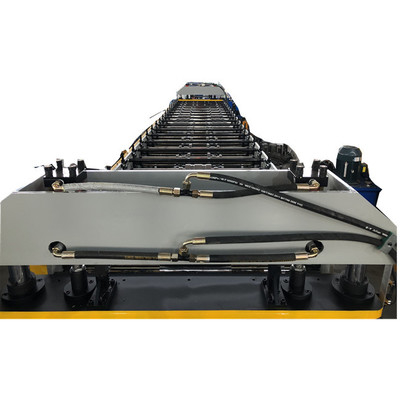

Urządzenie hydrauliczne do cięcia
Używamy czterech filarów cięcia struktury systemu, to może upewnić się, że cięcie stabilne
System sterowania PLC
PLC marki:Delta(Taiwan) PLC, i przetwornika i ekranu dotykowego
● Marka kodera: Omron
● Komponenty elektryczne: Schneider
●Język operacyjny: angielski i chiński ((lub na żądanie) Możesz ustawić zamówienia na tej części,zmieniając długość i ilość produktu, to jest
Bardzo łatwe w obsłudze, i są wtyczki lotnicze, które ułatwiają montaż maszyny.
Stacja hydrauliczna
● Silnik hydrauliczny: 5,5 kW
● Olejek hydrauliczny:46# olejek hydrauliczny
● Główne elementy: Zestaw zbiornika hydraulicznego, zestaw
Hydrauliczna pompa oleju, dwie hydrauliczne rury i jeden z zaworu elektromagnetycznego
