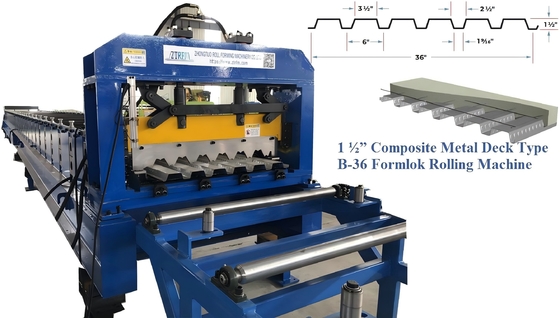

Typ B: maszyna do formowania metalowych dachów z wysokim stosunkiem wytrzymałości do masy

Maszyna do formowania metalowych dachów typu B

Profile na pokładzie B to 1,5 cali głębokie konstrukcyjne pokłady dachowe, które zapewniają zarówno pionowe obciążenie, jak i zdolność cięcia prześcieradła.Szerokie żebra sprawiają, że profil jest idealnym podłożem konstrukcyjnym do jednolitego wspierania systemów dachowych stosowanych na pokładzieProfile typu B są zazwyczaj stosowane w warunkach rozpiętości 10 stóp lub mniej.

B-Deck to głęboki, szeroki sekcja dachu żebrowego, która zapewnia powierzchnię wsparcia dla różnych rodzajów materiałów dachowych.Jest używany jako drugorzędny element konstrukcyjny w celu zapewnienia bocznego rozkładu sił do systemów oporu sił pionowych strukturyStandardowa szerokość osłony wynosi 36 ′′ z pocennym wykończeniem lub malowanym.

Wkapelusz jest rodzajBdach pokład?

Pokład B jest zdecydowanie najczęściej stosowanym pokładem dachowym dla nowych projektów budowlanych.W porównaniu z pokładami dachowymi typu A i typu FJak w przypadku wszystkich wyrobów stalowych, im lżejsza sekcja, tym bardziej ekonomiczna.A ponieważ pokłady dachowe typu B mogą przenosić większe obciążenia na dłuższych przedziałach niż pokłady A i FW wyniku większej odległości między oparciami powstaje mniej oparć i większe oszczędności dla właściciela budynku.

Oto standardowy pokład B dla twojej referencji:

Jak wspomniano wcześniej, pokład typu B jest najczęściej stosowanym pokładem dachowym dla nowych projektów budowlanych.Pokłady dachowe typu B mają wyższy stosunek wytrzymałości do masyPonieważ podłogi stalowe mogą być rozmieszczone dalej od siebie w porównaniu z pokładami typu B, właściciele budynków mogą zaoszczędzić pieniądze, kupując mniej podłoży.

Pokład typu B to dach o szerokich żebrach, idealny do wielu zastosowań

proces pracy galwanizowanej maszyny do formowania podłogi

Decoiler®form®shear® otrzymuje produkt końcowy

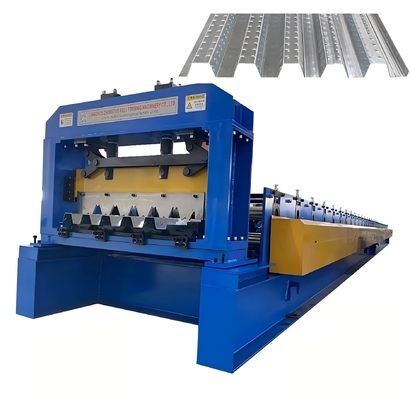

Maszyna do formowania metalowych dachów typu B

Główne parametry techniczne maszyn do formowania tarasowych na pokładzie B:

1) Konstrukcja: stal 500H spawana z płytą środkową o średnicy 25 mm

2) Moc główna: silniki Siemens o mocy 30 kW

3) Stacje formowania:36 stacji

4) Sposób jazdy:1.0" podwójny napęd łańcuchowy

5) Średnica wału:80 mm

6) Maksymalna prędkość walcowania: 12-15 m/min

7) Grubość: 0,5-1,5 mm stali ocynkowanej lub płyty odfarbowanej,G550Mpa

8) Szerokość materiału: na żądanie

9) Materiał z walców:polerowany i pokryty chromem, powierzchnia 0,05 mm

10) Materiał formy ostrza:Cr12, ugasiony w temperaturze 58-62°C

11) Sposób cięcia: hydrauliczne cięcie formy (stop do cięcia)

12) Tolerancja cięcia długości: +/-1,0 mm

13) Ciśnienie hydrauliczne: 16Mpa

14) Moc hydrauliczna:5.5kw

15) System sterowania komputerowego: sterowanie PLC z Tajwanu

16) Koder Omron mierzy długość,w Japonii

17) Wymagania elektryczne:380V,50Hz,3Ph

Urządzenie do karmienia

1.Na urządzeniu podawania znajdują się 2 rolki, które można obracać, aby zmniejszyć tarcie podawania i uniknąć zadrapania powierzchni materiału.

2.Rulki bezrustne mogą sprawić, że materiał płynnie wchodzi do maszyny i zapobiega zadrapania na powierzchni materiału.

3Z ręcznym kołem do regulacji szerokości karmienia, co czyni karmienie dokładniejszym.

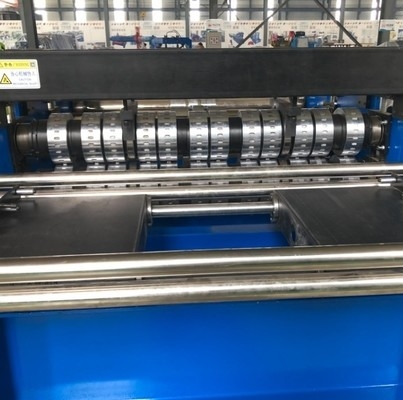

Urządzenie do formowania rolki

W przypadku wału i rolków, zazwyczaj ZHONGTUO używa bardzo silnych wałów i wielkowymiarowych rolków z biegnikami wewnątrz, aby osiągnąć większą prędkość i lepszy efekt walcowania.

Włókna z galwanizowanej maszyny do formowania podłóg

W porównaniu z zwykłymi rolkami nowy model rolkowy zgasza dwukrotnie i wydłuża czas obróbki cieplnej. Ponadto jest on równy 2-3 mm chromowanym spacerom bez szwu.

Część strzyżowa z galwanizowanej maszyny do formowania podłogi

Ta galwanizowana maszyna do tworzenia podłogi wykorzystuje najnowszą technologię.

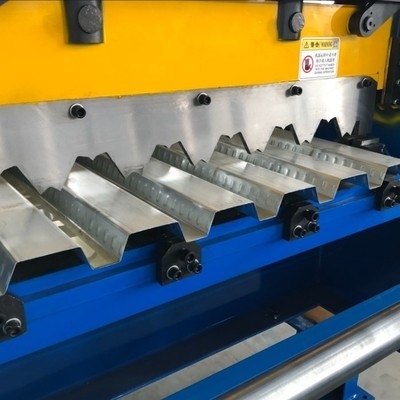

Na poniższym zdjęciu można zobaczyć: ostrze jest podtrzymywane przez cztery filary.

Poza tym, poprawiamy wewnętrzną stronę filaru do minimum tarcia, aby wydłużyć jego żywotność o 3-5 lat.

ostrze jest ustawione na wiązce zamiast być bezpośrednio mocowane na wiązce.

Zazwyczaj ostrze jest mocowane na belce za pomocą śrub, tak aby otwory śrubowe wytrzymały pełne ciśnienie i odwrotną moc.

W tej nowej galwanizowanej maszynie do formowania podłogi, wiązka będzie dzielić się większym ciśnieniem i mocą.

Więc będzie bardziej stabilny i jego czas życia będzie przedłużony o 3-5 lat.

System sterowania PLC

PLC marki:Delta(Taiwan) PLC, i przetwornika i ekranu dotykowego

● Marka kodera: Omron

● Komponenty elektryczne: Schneider

●Język operacyjny: angielski i chiński ((lub na żądanie) Możesz ustawić zamówienia na tej części,zmieniając długość i ilość produktu, to jest

Bardzo łatwe w obsłudze, i są wtyczki lotnicze, które ułatwiają montaż maszyny.

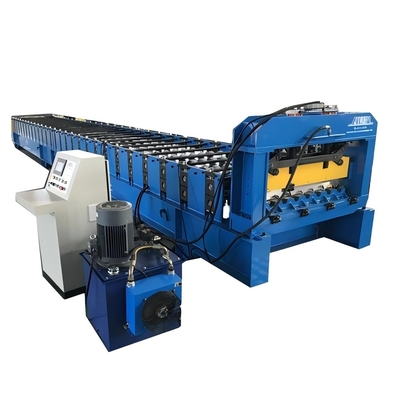

Stacja hydrauliczna

● Silnik hydrauliczny: 5,5 kW

● Olejek hydrauliczny:46# olejek hydrauliczny

● Główne elementy: Zestaw zbiornika hydraulicznego, zestaw

Hydrauliczna pompa oleju, dwie hydrauliczne rury i jeden z zaworu elektromagnetycznego
