Maszyna do formowania rolki kanałowej 4 w 1 dla USA

Maszyna do formowania rolki kanałowej 4 w 1 dla USA

Strut Channel to standardowa stal z zimnego walcowania stosowana w przemyśle elektrycznym lub konstrukcjach do wsparcia konstrukcyjnego.rolka utworzona w otwartym kanale z ustami, aby zapewnić dodatkową sztywnośćPodstawowe rozmiary kanałów podtrzymywania to: 41*41. 21*21, a także niektóre dostosowane kształty.

Maszyna do tworzenia rolki kanałowej jest potężnym i uniwersalnym urządzeniem, które jest w stanie zaspokoić potrzeby produkcyjne kanałów podtrzymywania w systemach montażu fotowoltaicznych.Posiada takie cechy jak wysoka precyzja, długą żywotność, łatwość obsługi i zapewnia różne opcjonalne funkcje i opcje dostosowywania.

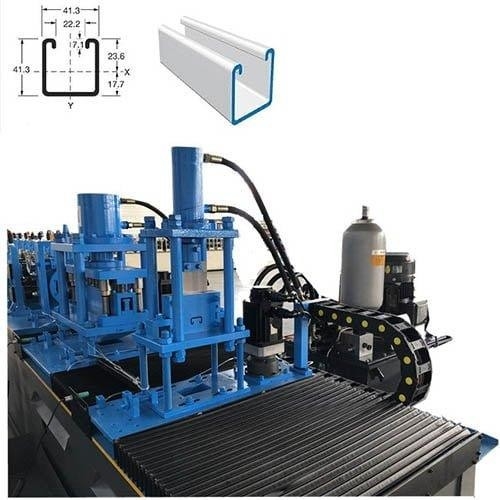

Rysunek profilu

Pokaz próbki

Przepływ pracy

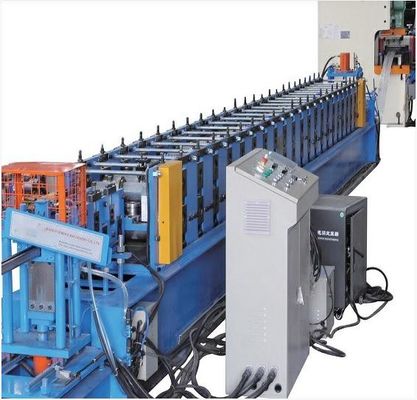

Maszyna do formowania rolki kanałowej 4 w 1 dla USA

Zalety sprzętu

1Linia produkcyjna wykorzystuje szybką maszynę do perforacji i formę skd11 w celu zapewnienia, że 12 metrów tablicy może być perforowane w ciągu jednej minuty.

2Linia produkcyjna może produkować cztery różne profile wysokości, tak aby osiągnąć produkcję o wielu specyfikacjach i mniejszą powierzchnię podłogową.

3W celu zmniejszenia deformacji nacięcia urządzenie pocięcia tego sprzętu stosuje metodę strzyżenia od dołu do góry.

Materiał maszyny do formowania rolki 4 w 1 dla USA ((typu luksusowego)

1grubość materiału: 2,0-2,5 mm

2.Mające zastosowanie materiały:GI/GL/PosMAC

3.Siła wydajności materiału: 235-390Mpa

4. Szerokość karmienia: Około 98-179 mm

Wprowadzenie do rozkładu maszynowego

1.5T-600 Hydrauliczne rozwijanie

Hydrauliczne sterowanie wewnętrznymi otworami walcowania stalowego, kurczeniem i zatrzymaniem

Maksymalna szerokość zasilacza: 600 mm

Średnica wewnętrzna cewki: 508 ± 30 mm, średnica zewnętrzna: 1500 mm

Maksymalna pojemność: 5 ton, silnik: 3KW, regulacja prędkości konwersji częstotliwości

Silnik pompy olejowej: 3 kW

Zwiększenie mocy automatycznego zasilania i urządzenia automatycznego wyłączenia

Urządzenie ramienia ciśnieniowego płynu

2.Urządzenie wyrównujące

Górne trzy, dolne cztery i siedem rolników.

Wraz z szybą kierowniczą do podawania, ramy główne są spawane ze stali H450.

Oś wykonana jest ze stali 45#, która jest gorąca i gorąca, i twardego chromu.

Średnica = φ90 mm, precyzyjne obróbki.

Moc elektryczna: 3 kW.

3.Urządzenie serwo zasilające

4.63T Yangli Cylinder Punching Machine

63-tonowy szybki cios jest wyposażony w zestaw modeli ciosów przed formowaniem rolki.

Wstrząs ma zabezpieczenia na wszystkich stronach i drzwi z jednej strony.

Sterowane przez system PLC.

Silnik zasilający jest dokładniejszy przez silnik serwo, moc silnika serwo wynosi 3KW.

5.Włókna

6.Urządzenie hydrauliczne do przedcięcia

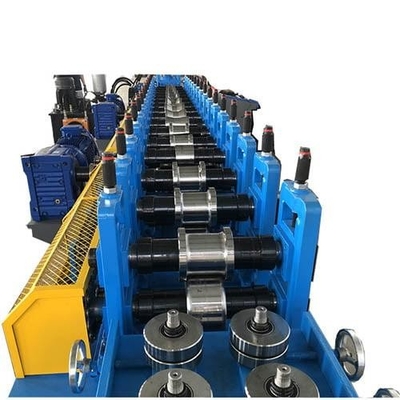

7.Wyrób do formowania walców

Wraz z szybą kierowniczą do podawania, ramy główne są spawane ze stali H400.

grubość ścian bocznych: Q235 T18mm;

Włókna wiążące: ф22 ocynkowane

Koła toczące wykorzystują stalowe łożyska GCR15 (= stal EN31) z precyzyjną obróbką, powierzchnia jest chromowana twardą, o grubości 0,04 mm, a powierzchnia jest oczyszczona lustrem (dłuższa żywotność, silniejsza rdza);

Rury wykonane są ze stali 45°, oczyszczone i hartowane cieplnie, chromowane.

Średnica = 80 mm, precyzyjne obróbki.

/Ruch zębat i łańcucha /o 22 stopnie do utworzenia.

Główny silnik (marka Poli Lai) = 15 kW, regulacja częstotliwości.

8.System chłodzenia

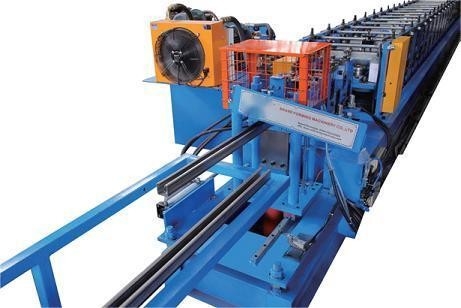

9.Urządzenie hydrauliczne do cięcia słupów

Post do cięcia, stop do cięcia, konstrukcja cięcia w dwóch częściach bez karmienia

Silnik hydrauliczny: 5,5 kW

Materiał narzędzia do cięcia: CR12Mov (= SKD11, ma co najmniej milion lat żywotności cięcia), obróbka cieplna do HRC58-62 stopni

Siła cięcia jest dostarczana przez niezależną stację hydrauliczną gospodarza

10.Stacja hydrauliczna

11.PLC System sterowania

Automatyczna kontrola ilości i długości cięcia

Wprowadzenie danych dotyczących produkcji (partii produkcji, liczby sztuk produkcji, długości produkcji itp.) na ekranie dotykowym,

Automatycznie zakończ produkcję.

Kompozytor: PLC, falownik, ekran dotykowy, koder itp.

12- Wyjście.

Brak motywacji, dwie jednostki, koła, łatwo się porusza.
