Unistrut Roll Forming Machine dla materiału z tacy kablowych o grubości 1,5-2,5 mm

Maszyna do formowania rolek Unistrut

Większość materiałów z tacy kablowych to stal wstępnie ocynkowana, stal walcowana na gorąco i walcowana na zimno, stal nierdzewna.,41 razy 41, 41 razy 62,41 razy 82.

Jesteśmy profesjonalnym producentem tworzących C kanał, unistrut, paneli słonecznych stojak.Flanka kanału c może być regulowana w trybie ręcznym lub automatycznym w zależności od wymagań klienta.. Tryb cięcia może być następujący cięcie piły lub cięcie hydrauliczne zgodnie z wymaganiami.Niektórzy klienci używają prasy., a niektórzy klienci wykonują kanał C bez bicia, po utworzeniu końcowego produktu kanał C, następnie użyć innej maszyny do bicia do otworów, które mogą poprawić zdolność produkcyjną.Jest to bardzo łatwe do obsługi i uruchomienia maszyny.

Oto jeden rysunek profilu i gotowy produkt:

Profile

Układ

Automatyczne podnośnik ((3T) → wyrównanie → bicie → maszyna do formowania rolki → przekształcanie → cięcie piły → wyjście

Maszyna do formowania rolek Unistrut

Główne dane
1Zakres szerokości podawania materiału:/
2Zakres grubości stali:10,5-2,5 mm
3Tekstura stali w paskach:Ciepłowalcowana stal węglowa/chłodnowalcowana stal węglowa
4Prędkość pracy: 15-20 m/min
5Min. długość roboczego kawałka: 2000 mm
6Tolerancja prostoty: 1 ‰ 1,5 mm / 1500 mm
7Tolerancja kątowa obróbki ≤ ± 1,5/1000 mm
8.Fizyczna długość obróbki:10m±1,5mm
9.Rulinowy krok: 28 kroków

Specyfikacja technologii głównych części

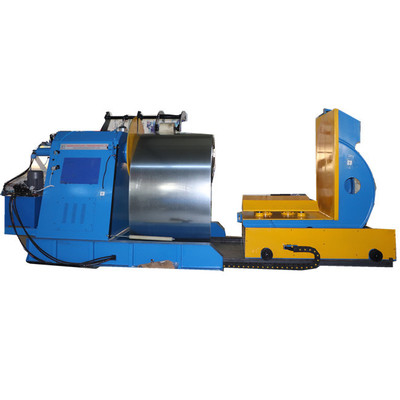

1. 3T Automatyczny hydrauliczny podnośnik
A. Wewnętrzna średnica cewki stalowej:φ508 mm;
B.Harmomegathus zakres średnicy wewnętrznej: ф480-520 mm;
C. Maksymalna średnica cewki stalowej:φ1000 mm; pojemność ładunkowa: ≤3T
D. Sposób rozszerzania: 3T hydrauliczne automatyczne

Maszyna do wyrównania
A.Rolka robocza: 7 rolek
B. Cechy konstrukcyjne:Sztywność mechaniczna i chromowanie powierzchni wyrównywania rolków poprawiają ich właściwości mechaniczne.Obejmuje rolkę do szczypnięcia i rolkę do wyrównania, zaciskiwanie rolki można regulować oddzielnie, wyrównanie rolki przyjąć masywnej struktury, ustalenie dwóch punktów regulacji z przodu i z tyłu, aby utworzyć pewien kąt nachylony,można łatwo poprawić jakość wyrównania. Istnieje para rolki płaskich przewodnika i dwie pary rolki pionowej przewodnika po stronie karmienia maszyny wyrównania, przewodnik pionowy rolka może być centralny ruch.
Funkcja: Perforacja może spełniać wszystkie rozmiary otworów perforacyjnych na rysunku.
Materiał do drukowania:Materiał do drukowania to SKH51 lub DC53, poprzez kucie i precyzyjne szlifowanie HRC58-62.
Główne dane:
Prędkość uderzenia: 80s/ czas uderzenia.
Gęstość materiału: 2,5 mm
Pojemność: 80T

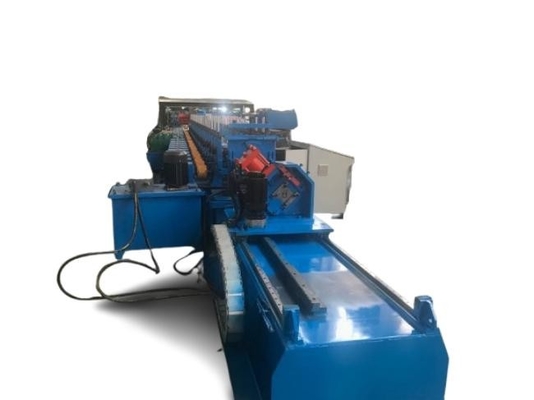

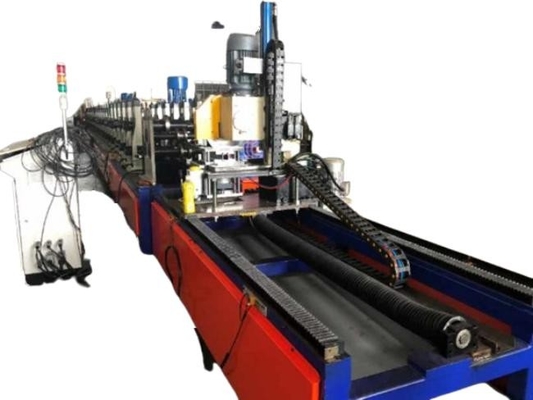

Maszyny do formowania rol
Główne dane
1Moc silnika: 22 kWx2
2.Roller QTY:28 grup ((Włącznie z 1 fresowaniem biegów)
3Prędkość pracy 15-20 m/min
4Materiał walcowania: CR12MoV HRC58-62
5Typ napędu: konstrukcja kolumny z napędem skrzyni biegów
6.Prężnica wału głównego: ¢90 mm
7Materiał wału: 40Cr z obróbką termiczną.
8Główna wielkość maszyny do formowania rol: 18500*1600*1500mm
9Zmiana profili: ręcznie

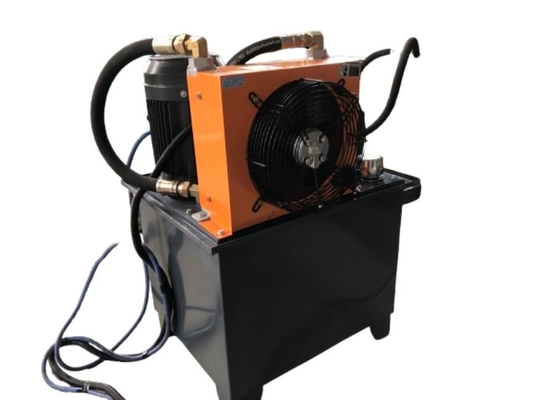

System sterowania hydraulicznego
Kunlun Kuntai 7-calowy ekran dotykowy, Siemens PLC, konwerter częstotliwości Yaskawa, aparatura Schneider niskiego napięcia.
a. Cała linia wykorzystuje sterowanie PLC, ekran dotykowy z ciekłych kryształów, interfejs człowiek-komputer, aby zrealizować interakcję między PLC a człowiekiem.Operator poprzez procedurę ustawienia do automatycznego działania i monitorowania procesu sterowania, aby zdać sobie sprawę, że operator kontroluje całą linię i zmieniać parametr sterowaniaDługość obróbki jest ustawiana cyfrowo, długość obróbki można regulować.
b. Tryb działania obejmuje manualny/automatyczny. Maszyna ma funkcję przełącznika ręcznego i automatycznego. Maszyna jest samodzielnie uruchamiana w ramach stanu ręcznego, jest łatwa w konserwacji.W obrębie automatycznego stanu do kontynuowania całej liniiCałość posiada przycisk wystrzałowy, który zapewnia bezpieczeństwo maszyny i operatora.
