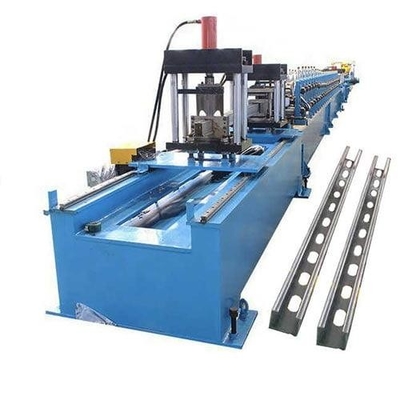

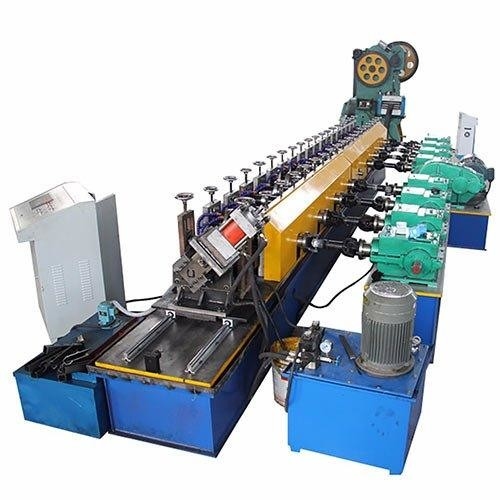

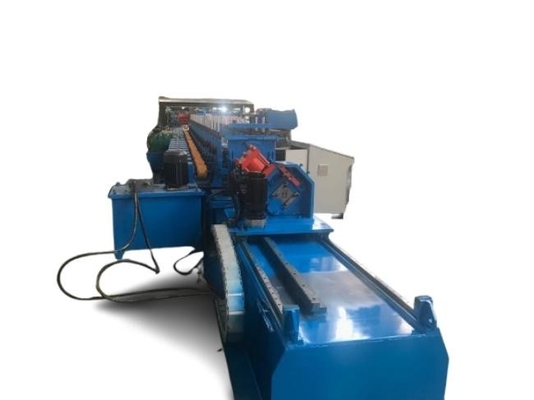

Maszyna do tworzenia rolek z ozdobami słonecznymi C40-C160 Automatyczna zmiana

Maszyna do tworzenia rolek z ozdobami słonecznymi C40-C160 Automatyczna zmiana

Kanały oporowe, znane również jako kanały oporowe lub kanały metalowe, są szeroko stosowane do wsparcia konstrukcyjnego w różnych zastosowaniach.Proces formowania rolki odgrywa kluczową rolę w produkcji wysokiej jakości kanałów podtrzymywania z precyzją i wydajnościąOmówimy znaczenie kanałów podtrzymywania, proces formowania rol i zalety wykorzystania maszyn do formowania rol w operacjach produkcyjnych.

Oto zdjęcia z profilu:

Przepływ pracy maszyny do formowania rolek z ozdobami słonecznymi C40-C160 Automatyczna zmiana:

Hydrauliczny Decoiler→Urządzenie do karmienia i wyrównania→Urządzenie do hydraulicznego przebijania i przedcięcia →Urządzenie do formowania rolki→Serwo sterowane cięcie postów→Rek wyjściowy

Maszyna do tworzenia rolek z ozdobami słonecznymi C40-C160 Automatyczna zmiana

Cechy

1.ZTRFM konstrukcja ciężkiej pracy,maszyna o masie całkowitej większej niż 20 ton, przekładnia biegów (wysoka wydajność i dokładny współczynnik przekładni),żywotność maszyny ponad dwukrotnie większa niż innych tanich maszyn indyjskich i chińskich.

2. Jedna maszyna do wieloprofili: dowolne ozdoby C w zakresie 40-160 mm, oszczędzając inwestycje i przestrzeń.

3. pozwala oferować klientom 24-godzinny spersonalizowany serwis C purlin różnych rozmiarów materiału, obejmuje to różne szerokości i kombinacje wysokości kołnierza.

4Serwo silnikowa automatyczna zmiana dla różnych linii C w ciągu 1-5 minut, oszczędzając czas i zwiększając wydajność pracy.

5Ośmiocylindrowy system przebijania może spełniać różne wymagania dotyczące otworów do przebijania w przemyśle słonecznym.

6. Europejska konstrukcja kucia ze stali odlewanej z anty deformacją i dużą nośnością, zapewnia dokładność formowania maszyny.

7. Serwo sterowany precyzyjny system odcięcia latającego (dla wysokiej wydajności pracy).

8.Najnowszy system sterowania PLC jest przyjmowany do ommbine dwóch zestawów metod liczenia długości (infra-liczenie długości otworu i encoder-liczenie długości koła) w jednym systemie sterowania PLCMetodę liczenia długości można zmienić w celu rozwiązania problemu niezgodności ze względu na szczególną długość poszczególnych zamówień.

9. wyposażony w system chłodzenia wodnym, który chłodzi rolkę i profil, wydłuża żywotność rolki i zapewnia jakość gotowych profili.

Sspecyfikacje

1) 5 ton Decoiler hydrauliczny: jeden zestaw

Włókno z hydraulicznego sterowania
Maksymalna szerokość podawania: 600 mm
Poziom identyfikacji cewki: 508±30 mm, średnica zewnętrzna: 1600 mm
Maksymalna pojemność: 5 ton, silnik: 3 kW, regulacja prędkości częstotliwości
Silnik pompy olejowej:2.2KW, z ręką prasową
Dodaj automatyczne zasilanie i urządzenie samozatrzymywania

2) Urządzenie zasilające i wyrównujące

W górę trzy w dół cztery całkowicie siedem wałów wyrównania urządzenie

Szyby wykonane ze stali GCr15 ((= EN31)

Obsługa cieplna,HRC 58-62.Prężnica=φ105mm

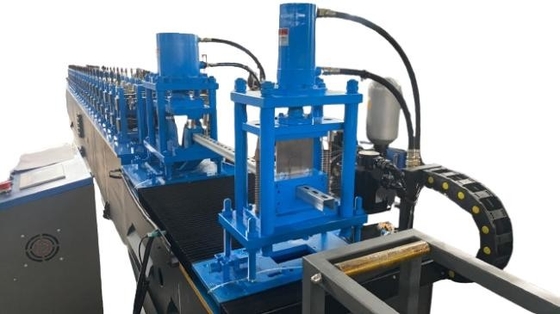

3) Urządzenie hydrauliczne do przedcięcia i przebicia

Pre-punchingu i Pre-Cutting, użyć tego samego systemu hydraulicznego

Silnik hydrauliczny: 22 kW, zakres ciśnienia hydraulicznego: 0-16Mpa
Materiał narzędzia do przebijania i cięcia:Stopa Cr12MoV(=SKD11

Z milion razy krótszą żywotnością, obróbka cieplna do HRC58-62 stopni
8-cylindrowy układ przebijania otworów do przebijania zarówno sieci, jak i flanszu

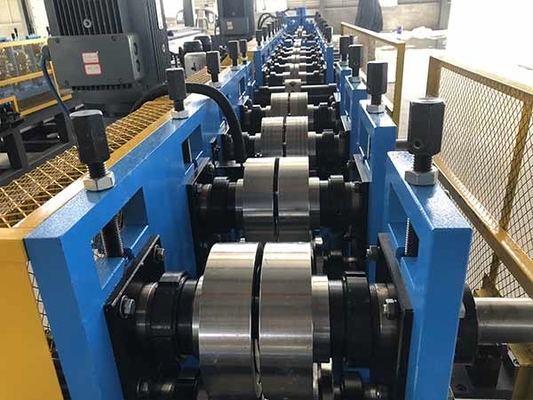

4) Maszyna główna

Rolki wykonane ze stali Cr12, precyzyjnie obrobione, twarde chromowane

Szyby wykonane ze stali 45°, hartowania i hartowania, chromu twardego

Rzeczywista prędkość kształtowania:15-20m/min ((włącznie z przebiciem i cięciem)

5) Serwo sterowane cięcie postów

45 stopni hydrauliczne obskórne ścieranie: krótki cios ścierania, mała odporność cięcia i szybka prędkość ścierania

6) System sterowania PLC

Kontrola ilości i długości cięcia automatycznie.

Wprowadź dane produkcyjne (gromadzenie, długość itp.) na ekranie dotykowym.
Może zakończyć produkcję automatycznie.
W połączeniu z: PLC, Inwerter, ekran dotykowy, koder itp.
