Aluminium stopu PIR izolowane wielkich ścian paneli walcowania formowania maszyny

     Panel ścienny Great Wall z izolacją z stopu aluminium i pianki PIRWalcarka do formowania

Aluminiumalloy PIRizolowany panel Great Wall to rodzajzewnętrznego panelu warstwowego do naszej najszybszej i najtańszej oferty dla obudowy ścian zewnętrznych budynków przemysłowych, stodół i magazynów, a także obudowy ścian budynków, biur lub domów itp. Jego główną cechą jest spektakularna estetyka, ponieważ śruba używana do jego mocowania jest całkowicie niewidoczna.

Posiada następujące cechy:

Jest wykonany zwytrzymałego zewnętrznego stopu aluminium i wysokowydajnego rdzenia PU/PIR, panele te zapewniają wyjątkową izolację cieplną. Ich charakterystyczny liniowy design, inspirowany kultowym Murem Chińskim, zapewnia wizualnie uderzające i solidne rozwiązanie dla projektów wymagających zarówno doskonałego wyglądu, jak i integralności strukturalnej.

Panele aluminiowe Great Wall idealnie nadają się na dachy i ściany w pawilonach zewnętrznych, słonecznych pokojach i zadaszeniach, oferując skuteczną izolację cieplną, wodoodporność i ochronę przed słońcem. Weź pod uwagę następujący profil rysunku:

Panel ścienny Great Wall z izolacją z stopu aluminium i pianki PIR Walcarka do formowania:

Linia produkcyjna składa się z następujących elementów:

I. GŁÓWNA WALCARKA

5-tonowa hydrauliczna maszyna odwijająca z 2 zestawami wózków

1250 Maszyna do formowania płyt Great Wall (płyta górna/dolna) 2 zestawy

II. Urządzenie grzewcze

System ochrony grzewczej gorącym powietrzem 1 zestaw

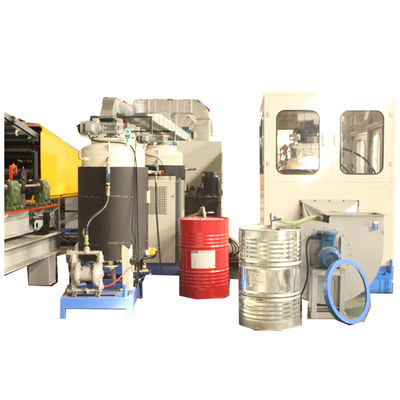

III. Wysokociśnieniowa maszyna do spieniania

Dwukomponentowa wysokociśnieniowa maszyna do spieniania 1 zestaw

Urządzenie do zamiatania translacji 1 zestaw

IV. Laminator dwutorowy

24M stalowa maszyna do laminowania płyt 1 zestaw

Urządzenie do podnoszenia śrub 1 zestaw

Urządzenie blokujące boczne (jedna grubość) 1 zestaw

V. Piła taśmowa

Piła taśmowa do cięcia śledzącego 1 zestaw

1 zestaw szybkiego przenośnika taśmowego

1 zestaw elektronicznego systemu sterowania

Główne parametry techniczne Panel ścienny Great Wall z izolacją z stopu aluminium i pianki PIR Walcarka do formowania

Specyfikacja płyty produkcyjnej: Szerokość 1250

Grubość 30mm

Niestandardowyize długość

Materiał panelu: Płyta stalowa kolorowa

Materiał rdzenia: twardy poliuretan

Gęstość: 40~60kg/m3

Prędkość linii produkcyjnej: 6~8m/min (regulacja prędkości z częstotliwością zmienną 0~50Hz)

Długość przenośnika laminującego dwutorowego: 24m (długość efektywna 24m)

Maksymalna temperatura cyrkulacji gorącego powietrza: 60 ℃

Wymiary linii produkcyjnej (długość x szerokość x wysokość): około 90m (L) x 6m (W) x 6m (H)

Całkowita moc: około 160kw

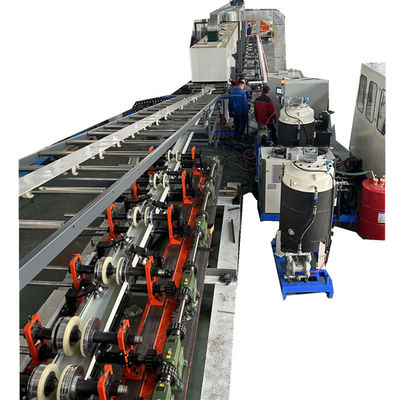

◆ Maszyna do formowania paneli:

Jednostka formująca składa się z dwóch maszyn formujących, a mianowicie płyty przedniej i płyty tylnej. Klienci mogą również dostosować wiele jednostek formujących, aby spełnić potrzeby produkcyjne.

Specyfikacje cewek aluminiowych: szerokość 1250mm, grubość 0,3-0,5mm

Proces formowania: 30 procesów

Średnica wału rolki: ø 80

Maksymalna prędkość formowania: 10m/min

Moc: 7,5kw A.C

Regulacja prędkości bezstopniowej z częstotliwością zmienną

Urządzenie wstępnego podgrzewania

Aby spełnić wymagania procesowe, płyta musi być podgrzana przed natryskiem cieczy. Ogólnie rzecz biorąc, temperatura wstępnego podgrzewania powierzchni płyty wynosi 25-35 ° C, co jest związane z parametrami procesowymi, takimi jak stosunek surowców ciekłych i prędkość spieniania. Jest to określone przez wymagania dotyczące mokrego końca. Wstępne podgrzewanie można ustawić, podgrzewając powierzchnię płyty stalowej za pomocą rury grzewczej,

Wstępne podgrzewanie ustawia określoną liczbę elektrycznych rur grzewczych, które można grupować i kontrolować oddzielnie

Temperatura: 50 stopni (regulowana)

Kontrola temperatury: cyfrowy wyświetlacz samokontroli

Temperatura płyty stalowej: Ogólnie rzecz biorąc, temperatura wstępnego podgrzewania powierzchni płyty wynosi 25-35 ° C, (określona przez wymagania dotyczące mokrego końca)

Moc grzewcza: 32kw

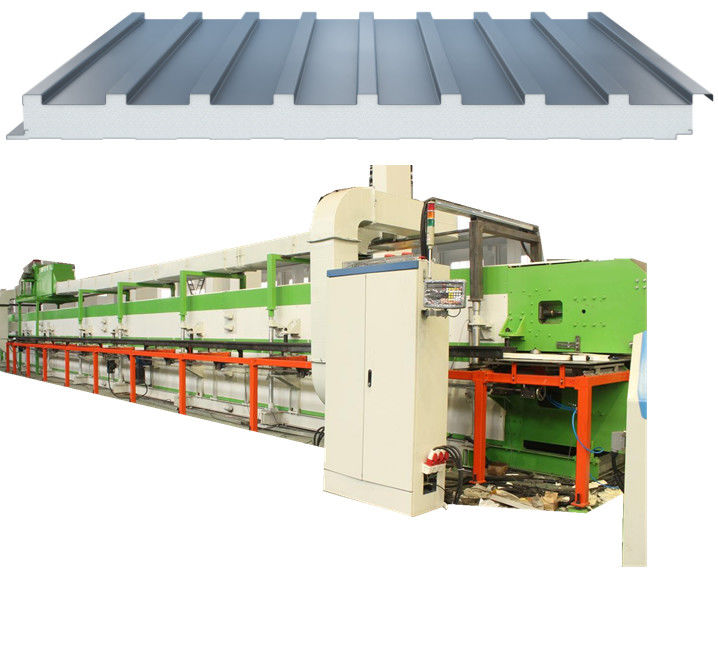

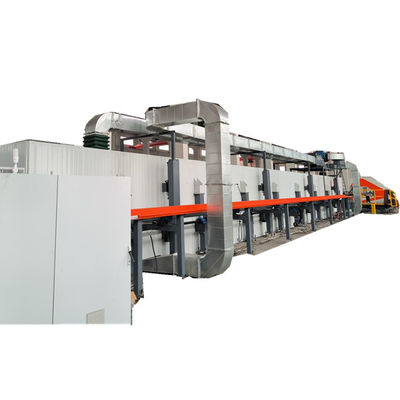

Dwutorowy przenośnik laminujący

Jeden górny i jeden dolny przenośnik gąsienicowy.

Długość toru: 24m

Długość toru: 24m

Regulowana szerokość spieniania: 900mm

Długość płyty łańcucha toru: 1200mm

Szerokość płyty łańcucha toru: 220mm

Materiał płyty łańcucha toru: 16MN

Grubość płyty łańcucha toru: grubość całkowita 60mm

Wysokość otwarcia górnego toru: 200mm

Wysokość powierzchni roboczej dolnego toru: 1200mm

Materiał prowadnicy: GCr15, twardość powierzchni HRC58-62 °

Regulowana prędkość: 3-10m/min

Ciśnienie łożyska: 0,6bar/cm2

Moc przenośnika: 5,5kw × 2, regulacja prędkości bezstopniowej z częstotliwością zmienną

Podnoszenie spiralne: 24 sztuki

Średnica śruby Φ 70mm

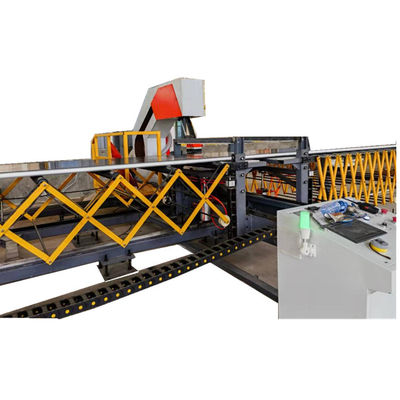

Automatyczne śledzenie i ścinanie maszyna

Ta maszyna składa się z podstawy, mechanizmu ruchu wzdłużnego, maszyny tnącej i odkurzacza. Wzdłużna rama ruchoma jest zainstalowana na prowadnicy liniowej podstawy maszyny i jest zsynchronizowana z ruchem wzdłużnym laminatora za pomocą silnika, reduktora i napędu śrubowego i szybko powraca do pierwotnej pozycji po zakończeniu cięcia blachy.

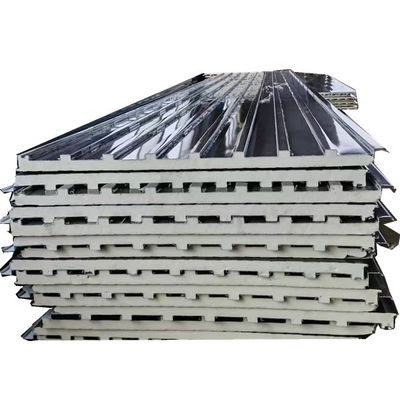

Teraz sprawdźmy gotowy produkt i efekt nakładania się:

Jeśli potrzebujesz więcej informacji, skontaktuj się z nami w dowolnym momencie.
