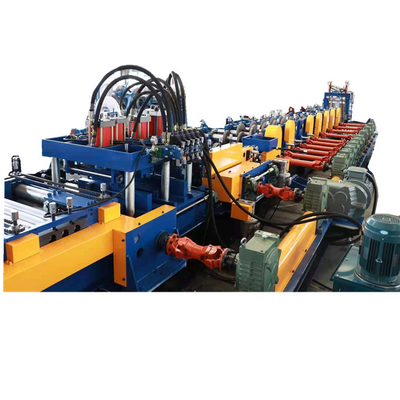

C Purline U Purline M Purline Z Purline Rolling Forming Machine

Wyroby z tworzyw sztucznych, z tworzyw sztucznych

Stal CZ może być wykorzystywana do budowy głównej struktury, a po głębokim przetworzeniu może dobrze spełniać wymagania projektowe struktury budynku, dzięki czemu struktura budynku jest bardziej stabilna i niezawodna. Stal w kształcie litery C jest wykorzystywana głównie na niektórych belki ścienne i pasy z drewna sandałowego w budynkach, które mogą uzyskać stosunkowo wytrzymałą strukturę budynku.  Stal o kształcie Z jest powszechną stalą o kształcie zimnym, która jest powszechnie stosowana w dużych konstrukcjach stalowych, zwłaszcza w budynkach takich jak fabryki, i jest odporna na trzęsienia ziemi. Stółki, szklarni warzywne i meble: Stal CZ jest również używana do produkcji półek, szklarni warzywnych i mebli.

W zależności od zastosowania i zastosowania okien, zaprojektowano następujące typy okien C, okien U, okien M, okien Z, okien C i okien Z;

1Lekkie maszyny do formowania rolki (np. grubość od 1 do 2,5 mm)

2Ciężka maszyna do formowania rolki (gęstość formy 1,5 do 3,5 mm lub 4,5 mm)

3. Całkowicie automatyczna maszyna CZ

4. C U Z M maszyna do wyciągania

5Półautomatyczna maszyna do formowania walcowania (od C do Z za pomocą poręczy lub regulacji PLC)

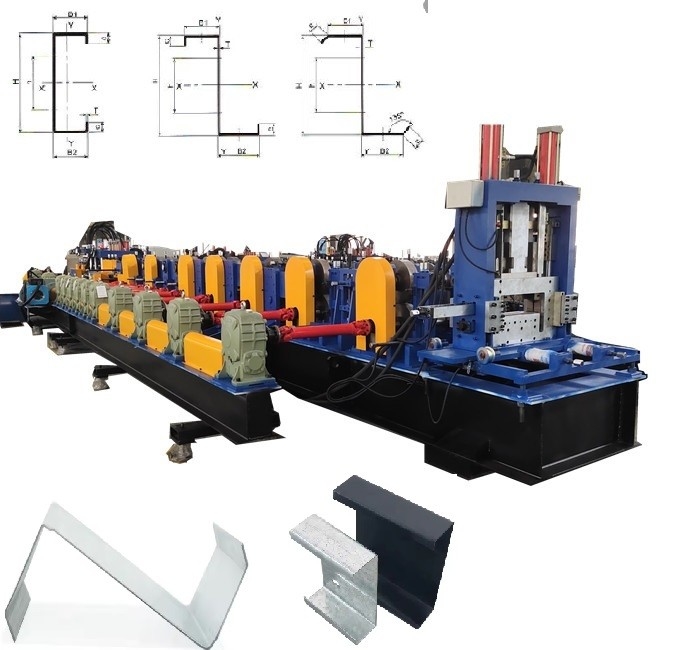

Weź następujące rozmiary na przykład, aby pokazać, jak w pełni automatyczny CZ purline maszyny jest zaprojektowany: Weź te popularne rozmiary do odniesienia, wszystkie te mogą być wykonane przez jedną maszynę

Jak wybrać odpowiednią maszynę według swoich potrzeb?

1. Proszę wybrać tryb maszyny według grubości materiału, twardości. Na przykład w USA używamy SG550 pełnej stali twardy i grubości do 4.5 mm i wtedy musimy użyć skrzynki biegów typu ciężkich typówJeśli tylko grubość od 1,0 do 2,5 mm, i tylko miękką stal i wtedy możemy użyć lekki obowiązek CZ purline maszyny.

2. Wybierz tryb CZ purline, biorąc pod uwagę szerokość dolnej. Jeśli szerokość dolnej do 400 mm lub więcej większe, lepiej wybierzemy cienkie formy.

3. Wybierz tryb CZ purline, zgodnie z automatycznym stopniem: Na przykład, jeśli chcesz dostosować zakres grubości automatycznie, jeśli chcesz zmienić rozmiary przez PLC,Jeśli chcesz zmienić kształt z C do Z i wtedy możemy wybrać w pełni automatyczne formy.

4Jeśli wybierzesz formę CZ, proszę wziąć pod uwagę swój budżet.Jeśli czujesz, że masz procesyjnego inżyniera i można obsługiwać maszynę łatwo Tymczasem twój budżet jest ograniczony i wtedy możemy rozważyć ekonomiczny typ, przy użyciu łańcucha jako skrzyni biegów, ręczne regulacje.

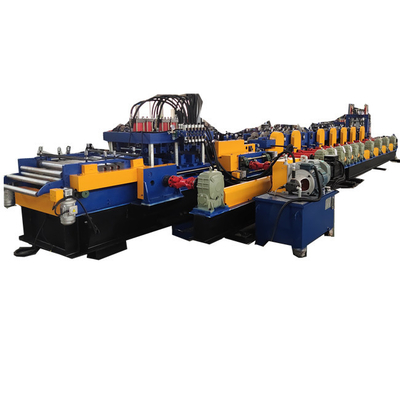

W dalszej części przedstawię typ automatyczny:

W części wyrównującej znajduje się również serwo silnik, gdy szerokość cewki wejściowej ulegnie zmianie, część wyrównująca dokona automatycznej regulacji.

Wykorzystuje się w tym celu wzorzec "Wykorzystuje się wzorzec "Wykorzystuje się wzorzec "Wykorzystuje się wzorzec "Wykorzystuje się wzorzec "Wykorzystuje się wzorzec "Wykorzystuje się wzorzec "Wykorzystuje się wzorzec "Wykorzystuje się wzorzec"co oznacza, że rolki mogą być regulowane oddzielnie w lewo i w prawoKoło ręczne musi znajdować się po stronie obsługującej i mieć ogólną funkcję ruchu bocznego.

Serwo regulacja wysokości pasa i szerokości dna, regulacja grubości za pomocą serwo silnika centralnego napędu i regulacji napędu robaka,urządzenia robocze i pozycje łożysk mają otwory do wtrysku oleju, CZ wymiana na ręczne regulacje.

Pozostałe, o masie przekraczającej 1 mm

Rzędy tworzące: 16 rzędów

Materiał walcowy: Cr12, poddany obróbce cieplnej do HRC58-60 po obróbce CNC, precyzyjne obracanie

Materiał osi: 40Cr

Średnica wału: 70/95 mm

Tryb transmisji: skrzynia biegów

Prędkość: około 20-40 m/min

Silnik główny: 45 kW * 2 jednostki, silnik zmiennej częstotliwości Siemens AC

Reduktor biegów: serii K

Moc silnika do regulacji wielkości: 2 * 1,5kw + 2,2kw, serwomotor Siemens V90

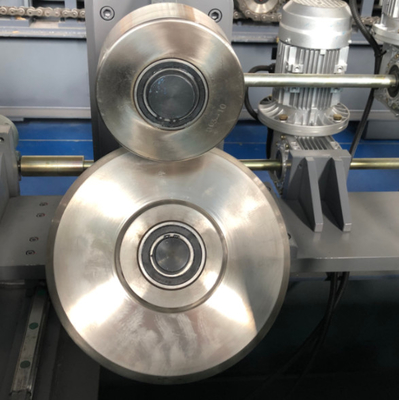

Dostosowanie wolności rolkowej do różnych grubości: 8 * 0,75kw (według rzeczywistej konstrukcji)

Wyrównywanie: zapewnienie wyrównywania gotowego produktu

cięcie hydrauliczne: cięcie śledzące, skręcanie o 45 stopni, brak odpadów, jeden model z jedną parą ostrzy

Materiał do cięcia pleśni: Cr12 mov

System chłodzenia: system smarowania chłodzonego wodą, z zbiornikiem wody i pompą.Na wejściu do zbiornika wody dodaje się ekran filtrujący, aby zapobiec przedostaniu się odpadów wody do zbiornika wody i uszkodzeniu pompy

napięcie: 460V, 60Hz, 3ph, (według wymagań klienta)

W górnej części ramy, zaprojektujemy serwo silnik również, z przykładu grubość od 1,5 do 3,5 mm, możemy zrobić automatyczne zmiany zgodnie z sterowaniem PLC, w ten sposób,Możemy to zrobić w 100% dokładnie.

Przy obsłudze super grubego lub ciężkiego typu, automatyczny stacker jest również niezbędny.

Z drugiej strony, pozwól mi podzielić się bardziej ekonomiczny projekt C & Z purline walcowania formowania maszyny dla twojej referencji: Ten typ możemy użyć łańcucha jako transmisji, a następnie koszt będzie niższy.

Jeśli chodzi o CZ, maszynę do przebijania,Mamy trzy typy dla Państwa.:

1Niezależne uderzenie, które jest dla więcej uderzeń.

2. Przed uderzeniem, jeśli uderzenie na boku, musimy zrobić przed uderzeniem

3Po uderzeniu, jeśli uderzenie jest na dole i blisko końca, możemy użyć uderzenia po.

To przebicie jest dobre, jeśli masz wiele otworów do przebicia, przez ten typ możemy zmienić gniazdki łatwo i zwiększyć prędkość pracy maszyny.

Po uderzeniu:

Co jeśli rozwiązanie, chcę tylko zrobić jeden stały rozmiar?

Możesz wybrać ten typ środkowej płyty, koszt będzie niższy i łatwiejszy w obsłudze.

Jeśli masz jakieś pytania, możesz skontaktować się z nami w każdej chwili.
