Całkowicie automatyczny C / Z Former z regulacyjnym rolkiem

Całkowicie automatyczny C/Z Purlin Roll Former NLT350

NLT350 CZ, nowa generacja maszyn CZ, która posuwa granice produkcji.ta maszyna jest zdolna do produkcji profili CZ o szerokości do 350 mm i grubości do 3.5 mm, co czyni go idealnym wyborem dla klientów wysokiej klasy szukających większych rozmiarów.

Maszyna NLT350 CZ wyposażona jest w podwójny system transmisji łańcuchowej, zapewniający wysoką stabilność i dokładność podczas pracy.Kanały B i D są również połączone z płytami wzmacniającymi dla dodatkowego wsparcia, zapewniając lepszą trwałość i stabilność.

Maszyna ta jest wyposażona w 12 zestawów modułów wymiany CZ, co pozwala na łatwą i szybką zmianę rozmiaru bez konieczności skomplikowanych regulacji.kanał B tworzy się poprzez formowanie z pomocą walców, zapewniając płynny i wydajny proces produkcji.

W pierwszej kolejności innowacji, maszyna NLT350 CZ purlin jest wyposażona w nieskończoną technologię konwersji i różne modele, w tym wersję silnikową, wersję serwo silnika i wiele innych.Ta maszyna z pewnością przekroczy twoje oczekiwania i spełni wszystkie wymagania produkcyjne w różnych warunkach.

Proszę.jestProfil do odniesienia:

Rysunek układu

Wykres przepływu: De-coiler ️ Urządzenie wyrównujące ️ wstępne bicie i wstępne cięcie ️ części do formowania rol ️ stos

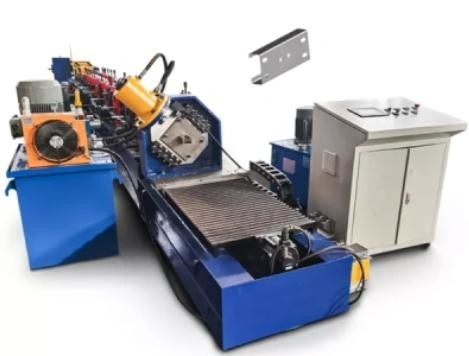

Całkowicie automatyczny C/Z Purlin Roll Former NLT350

Zalety automatycznej zmiany wielkości maszyny CZ purlin są następujące:

1.Produkowanie różnych rozmiarów ozdób (C80-350/Z120-350) bez zmiany rolków lub rozstawek.

2Nie trzeba zmieniać cięcia na inny rozmiar.

3Łatwa obsługa, niskie koszty utrzymania

4.Nieograniczona wielkość ((każdy rozmiar w zakresie maszyny), pomaga zaoszczędzić materiał

5Opcjonalne otwory do przebicia w dowolnej pozycji strony podłogi i boku płaszczyzny

Główne składniki:

1. Hydrauliczny odwojownik

Rodzaj odwiertnika: automatyczne zamykanie i rozluźnianie

Pojemność masy: 6T

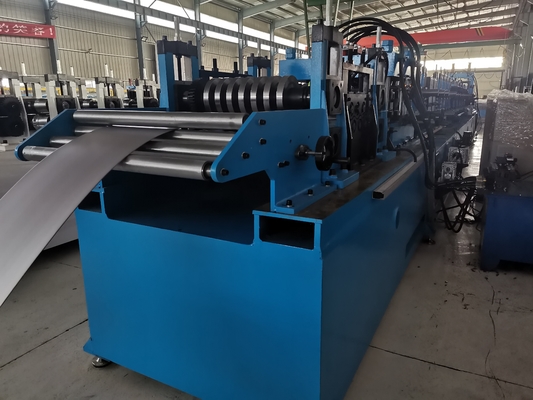

2. Urządzenie zasilające i wyrównujące:

Używany do płaskowania materiału przed wprowadzeniem go do maszyny do formowania rol.

3.Urządzenie do wstępnego przebicia

Przebicie na płaskim arkuszu. PLC kontroluje ilość przebicia i pozycję poziomą; ustawienie pozycji pionowej ręcznie.

Wielkość i rozmiar przebijania sieci: według wymagań klienta

Ilość i wielkość przebicia płaszczyzny: zgodnie z wymaganiami klienta

Pręty i pierścienie można łatwo zmienić.

4.Urządzenie wstępnego cięcia

Kiedyś cięto w nim surowce przed formowaniem rol.

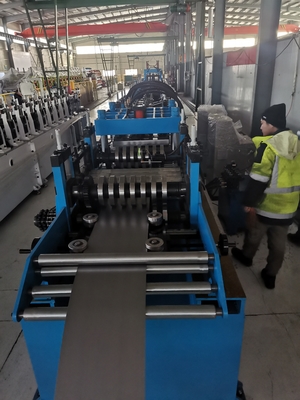

5.Główna rolka poprzednia

Rodzaj napędu: z przekładniami

Maksymalna prędkość formowania: 30 m/min

Rulki: Około 21 grup rolek

Materiał walcowania to stal Cr12;

Średnica rolka jest około 360 mm

Węgiel: Węgiel rolków jest dwukrotnie wykończony przez maszynę szlifującą w celu zapewnienia precyzji produktu końcowego.

Materiał wału głównego: 40Cr

Zmiennik wielkości: pełnoautomatyczny

Przyjąć szybki system wymiany C/Z

Szybka wymiana C/Z, tylko 3 kroki, w ciągu 5 -15 minut.

6.Szycie hydrauliczne

Przyjmij nasz innowacyjny system cięcia, CZ zintegrowany i regulowany kształt cięcia nie musi zastępować kształt cięcia, gdy zmieniają się rozmiary okien.

7.System sterowania PLC

Automatyczne sterowanie ilością i długością przebijania oraz długością cięcia

Maszyna zostanie zatrzymana, gdy jest przebijanie i cięcie

Automatyczne pomiary długości i liczenie ilości (dokładność +- 3 mm)

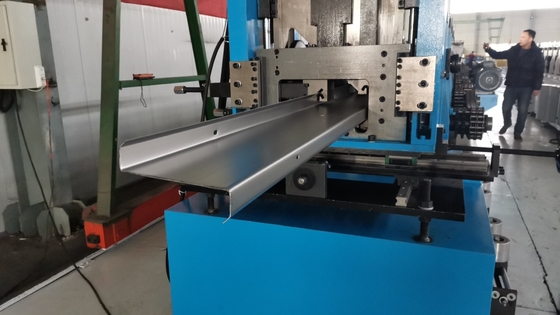

Efekt profilu:
