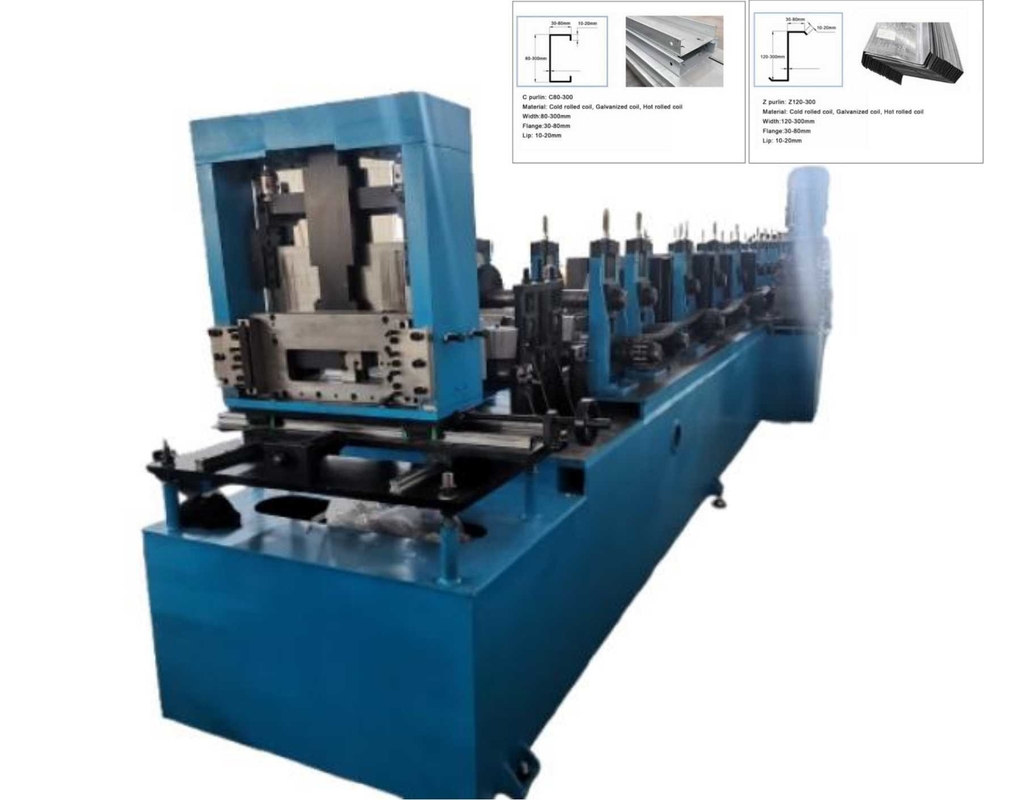

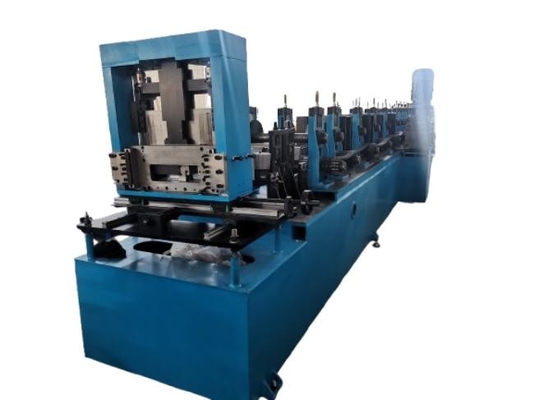

C&Z Purlin Forming Machine
CZ Purlin Roll Forming Machine,C&Z Roll Forming Machine dla standardowych rozmiarów C80-300MM, Z 100-300MM, grubość surowca 1,5-3,0mm, z trzema urządzeniami do dziury, dwoma urządzeniami do dziury dna,Jedno urządzenie do uderzenia w bok..
ZTRFM Machinery fabryki również zrobić C purlin rolki formowania maszyny, czyli formowania maszyny tylko C kształt rozmiar od 3c do 12c na przykład. lub CU formowania maszyny lub CG purlin maszyny,z otworem do przebicia lub bez, proszę powiedz nam swoje wymagania, zaprojektujemy wymagane maszyny do formowania rol.
Ten CZ maszyny do formowania purlin obejmują 3 tony ręczne decoiler, układu formowania z opcjonalnym urządzenia do przebicia otworu, urządzenia post cut, wykonane stołu, system sterowania PLC, wykonane stołu
pomiędzy C a Z, dostosować niektóre górne rolki warstwy z dolnych rolek przez ręczne koło 180 stopni obrotu.
Dla różnych rozmiarów, przenieś cały rolnik linii z kontrolą przycisku dolnego, łatwe i oszczędne.

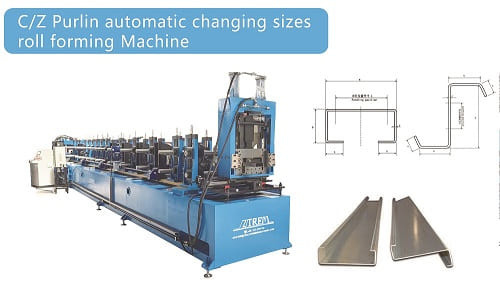

Proszę.jestProfil do odniesienia:
Układ CZ
C&Z Purlin Forming Machine
Zalety naszych maszyn:
1. Niewielki rozmiar mniejszy niż 120mm z Z purlin wykonane przez specjalny projekt, bardzo prosty i nie skręcony.
2Wykorzystuje się 75 mm rdzenia stałego, a jako ramę bazową wykorzystuje się stal w kształcie H, tak aby maszyna mogła wytrzymać długoterminową produkcję bez deformacji maszyny,w ten sposób zapewnić długoterminową produkcję wysokiej jakości purlin ;
3Rolki są materiałem GCR15 i przetwarzane przez narzędzia maszynowe CNC w celu zapewnienia dokładności rolek, a tym samym dokładności końcowej linii.
4Nasze klatki są wyluzowane, aby zapewnić, że nie ulegną deformacji podczas długotrwałego procesu produkcyjnego, co sprawia, że klatka jest płynna.
5. Użyj systemu operacyjnego Mitsubishi lub Siemens ze stabilną wydajnością, prostą obsługą
6. prędkość formowania może osiągnąć 10-15 metrów na minutę
7- CZ z maszyną do przebijania waży około 9 ton.
Specyfikacje
Szczegóły techniczne
| Specyfikacje maszyny |
| Waga |
Około 9000 kg. |
| Wielkość |
Około 10m x 1,4m x 1,8m (długość x szerokość x wysokość) |
| Kolor |
Główny kolor: niebieski |
| Kolor ostrzegawczy: żółty |
| Odpowiedni surowiec |
| Materiał |
Węzły stalowe galwanizowane |
| Gęstość |
10,5-3,0 mm |
| Szerokość cewki |
W zależności od wielkości produktów |
| Siła wydajności |
235Mpa |
| Główne parametry techniczne |
| Ilość stacji formowania walców |
14-16 |
| Średnica wałów walcowanych |
75 mm |
| Prędkość formowania rolki |
10-15 m/min |
| Prędkość produkcji |
4-6 m/min |
| Materiał do formowania walcowników |
Stalowo, o grubości nieprzekraczającej 15 mm |
| Materiał do cięcia |
O masie przekraczającej 10 kg |
| System sterowania |
PLC i konwerter |
| Wymóg mocy elektrycznej |
Moc silnika głównego: 15 kW |
| Moc silnika jednostki hydraulicznej: 5,5 kW |
| Elektryczne napięcie |
Zgodnie z wymaganiami klientów |
WYMAJANIE
W dzisiejszych czasach purliny są dość popularne i są dostępne w różnych kształtach i rozmiarach, najczęściej używane jako purliny C i purliny Z.
Fabryka maszyn JSR produkuje maszyny do formowania Purlin, które mogą produkować zarówno C, jak i Z w tej samej maszynie, zmieniając tylko jedną godzinę między C a Z.
Poza tym, maszyna Purlin może wytwarzać rozmiary od 100 do 300 z łatwą regulacją, która zajmuje tylko dziesięć minut.
Ważne jest, że nasza maszyna może projektować z urządzeniem do przebijania z funkcją otworów do przebijania na przebijanie do śruby podczas instalacji.
Łatwo obsługiwać, działać automatycznie za pomocą sterownika PLC.
Decoiler- forming- punch
