Automatyczna wszechstronna produkcja Cz maszyna purlin wysoka wydajność

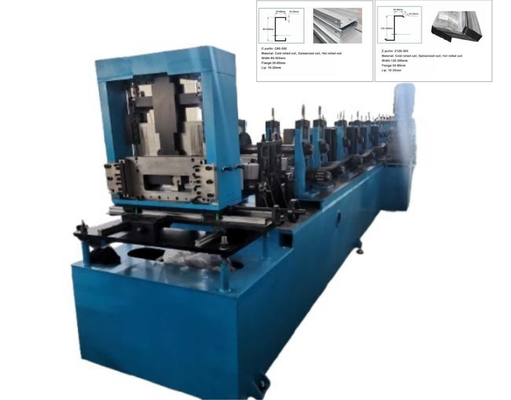

Automatyczna maszyna do formowania rolek C/Z Purlin

Nasza maszyna C / Z purlin napędzane przez skrzynki biegów, składa się z dekoleru, żywienia i wyrównania urządzenia, systemy perforacji, pre-grzywki, system roll formowania, hydrauliczne post cięcia, bieg stół,stacja hydrauliczna i PLC (system sterowania)Jego szczególna cecha: Zmontuje się go z przewodnikiem linerów, dzięki czemu maszyna zmienia rozmiar sieci łatwo i płynnie, produkuje standardowe produkty o wytrzymałości wydajności do 550Mpa,Długa linia produkcyjna,brak otwartych ust na produktach końcowych, C / Z wymiana tylko z 3 kroków i w ciągu 5-15 min;zmiana wielkości w pełni automatycznie.który jest bardzo wydajny i odpowiedni do bieżącej produkcjiMaszyna ta jest łatwa w obsłudze i stabilna z dobrą precyzją.który byłby najpopularniejszym modelem w najbliższej przyszłości..

Proszę.jestProfil do odniesienia:

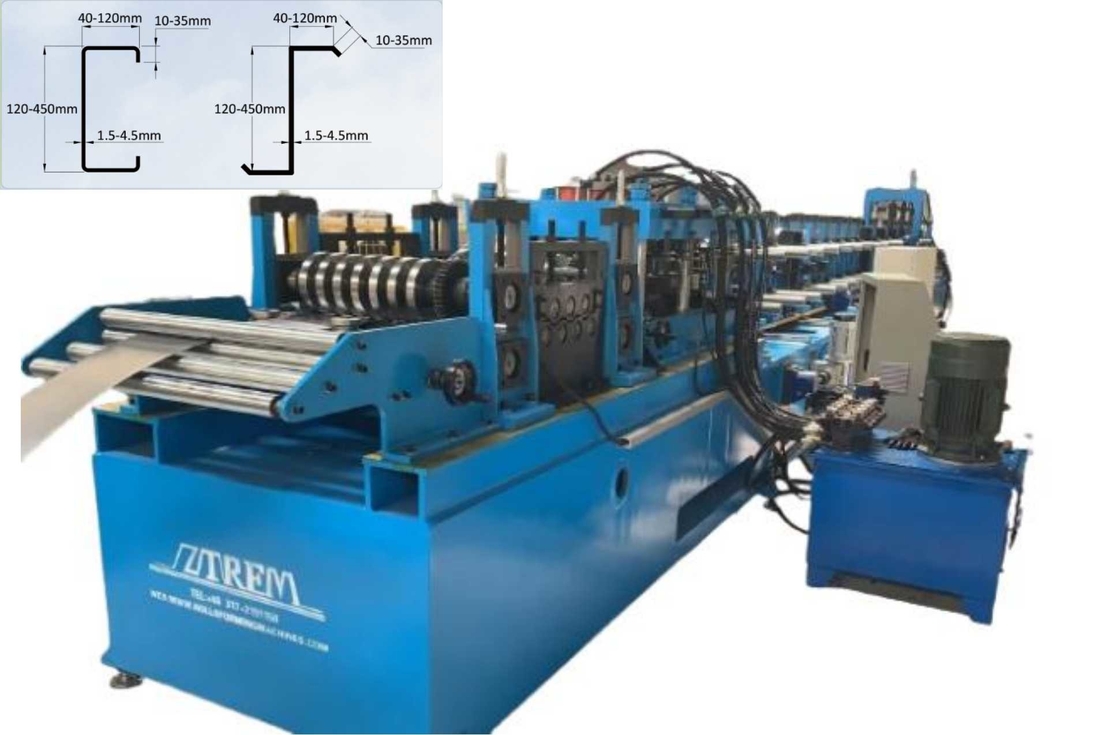

Układ CZ

Diagram przepływu: Decoiler ️ Urządzenie wyrównujące ️ Części do formowania rolki ️ Urządzenie do perforacji postów ️ cięcie hydrauliczne ️ stos

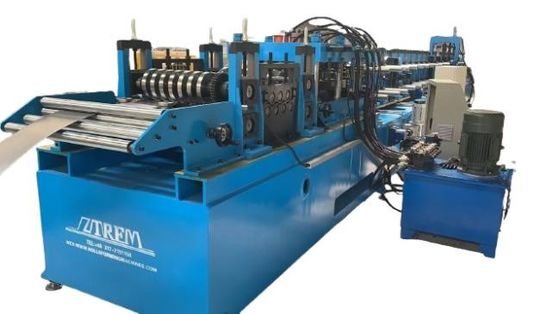

Automatyczna maszyna do formowania rolek C/Z Purlin

Główne składniki:

1. Hydrauliczny odwojownik

Rodzaj odwiertnika: automatyczne zamykanie i rozluźnianie

Pojemność masy: 10T

2Urządzenie do podawania i wyrównania: Używane do płaskowania materiału przed wprowadzeniem go do maszyny do formowania rol.

3.Główna rolka poprzednia

Rodzaj napędu: z przekładniami

Prędkość formowania: 0-30 m/min

Prędkość pracy: 12-18 m/min

Włókna: około 24 grupy włozków

Materiał walcowania to stal Cr12;

Węgiel: Węgiel rolków jest dwukrotnie wykończony przez maszynę szlifującą w celu zapewnienia precyzji produktu końcowego.

Zmiany wielkości: Całkowicie automatyczne sterowane przez sterownik PLC

Przyjąć szybki system wymiany C/Z

Szybka wymiana C/Z, tylko 3 kroki, w ciągu 5 -15 minut.

4.Urządzenie po przebiciu

Wstrząs w drążku C lub Z. PLC kontroluje ilość uderzenia i pozycję poziomą; ustawienie pozycji pionowej ręcznie.

Rodzaj perforacji: perforacja hydrauliczna

Pręty i pierścienie można łatwo zmienić.

5.Szycie hydrauliczne

Zaadoptuj nasz innowacyjny system cięcia, CZ zintegrowany i regulowany kształt cięcia nie trzeba zastępować kształt cięcia, gdy rozmiary kształtu zmieniają

6.Ramka podtrzymująca produkt 1 zestaw

7.PLC System sterowania

Automatyczne sterowanie ilością i długością przebijania oraz długością cięcia

Maszyna zostanie zatrzymana, gdy jest przebijanie i cięcie

Automatyczne pomiary długości i liczenie ilości (dokładność +- 3 mm)
