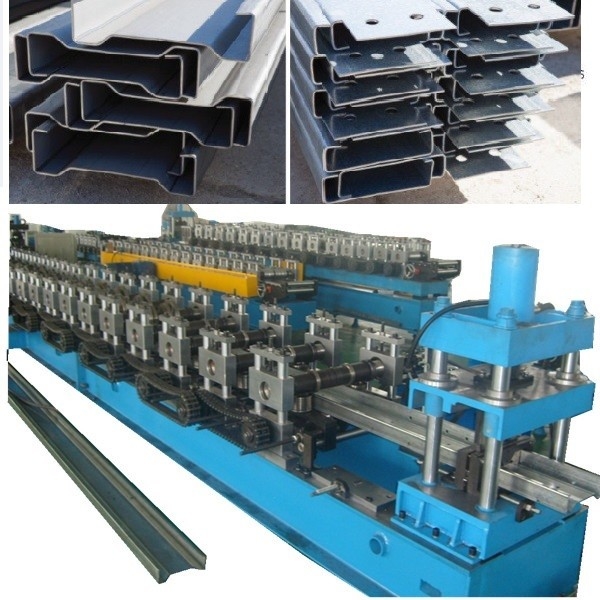

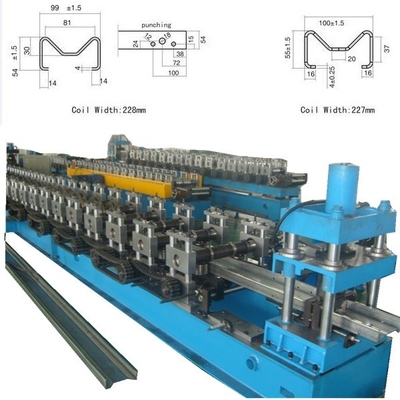

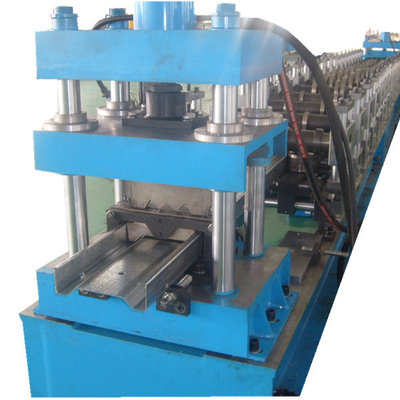

Maszyna do formowania rolek Sigma Purlin do konstrukcji Strucad i Tekla

SIgmaPurlinSwytrzymałośćMaszyna do formowania rolki

Oferuje rozwiązania od 120 mm do 400 mm z rozmiarami od 1,2 mm do 3,2 mm, wszystkie w pełni obsługiwane przez Strucad i Tekla Structures pakiety szczegółowe, które również generują

W celu zmniejszenia ryzyka potencjalnych błędów i wyeliminowania potrzeby tworzenia rysunków, które zajmują dużo czasu.

Nasz nowy Sigma Beam Purlin generuje doskonałą wytrzymałość w stosunku do wagi, nie wspominając o zmniejszeniu wymogów akcesoriów w wspólnych kryteriach projektowania,oszczędność dodatkowych kosztów komponentów i czasu montażu na miejscuProdukt ten został wprowadzony na rynek z wykorzystaniem materiału S450 zamiast istniejącego standardu przemysłowego S390,i Sigma Beam Purlin używany z naszym standardowym zakresem sekcji C jako boczne szyny oferuje praktyczne, elastyczne i ekonomiczne rozwiązania dla wszystkich Twoich potrzeb związanych z szynami i szybami.

Zakres produktów

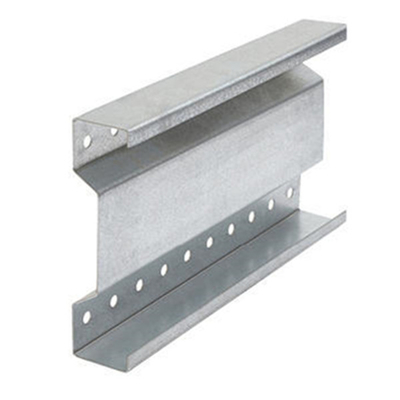

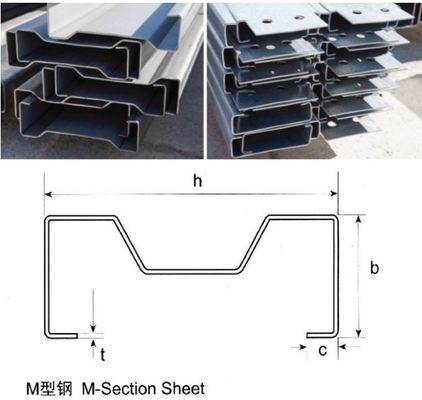

Proszę.jestProfil do odniesienia:

System został zaprojektowany głównie do stosowania na dachach, jako wsparcie wtórne arkuszy.Sekcje Sigma są wytwarzane przez zimne walcowanie tworzące przedgorącą ocaloną stal ocynkowaną, klasy S450, o minimalnym naprężeniu wydajności 450N/mm2, właściwości sekcji obliczono zgodnie z Eurocode 3, BS EN 1993-1-3:2006Obliczenie ostatecznych obciążeń i odchyleń roboczych opiera się na wynikach badań w pełnej skali i analizy elementów skończonych.Górna flanża ozdoby musi być odpowiednio przytrzymana przez solidną blachę stalową (lub podobną) mocowaną bezpośrednio na górnej flanżyStal posiada zewnętrzną powłokę ocynkowaną Z275, co daje przybliżoną grubość powłoki 20 mikronów na każdej stronie.

Zestaw rękawów i szczegóły szlafroków

W celu zapewnienia ciągłości strukturalnej sekcji śluzowej na nośnej płaszczyźnie wymagane są rękawy.Gęstość rękawów zależy od grubości podłogi - patrz tabela.

Najbardziej opłacalnym systemem podłogowym, pod względem zawartości materiału i liczby komponentów do wzniesienia, jest system podwójnego rozpięcia.

Szczegóły o Purlin Cleat

Standardowe wymiary rękawów

Uwaga: Jeżeli standardowe klamry Albion nie są dostarczane,dbać o to, aby zapewnić wystarczającą odległość od dolnej strony podłogi do górnej części stopu do montażu rękawówki.

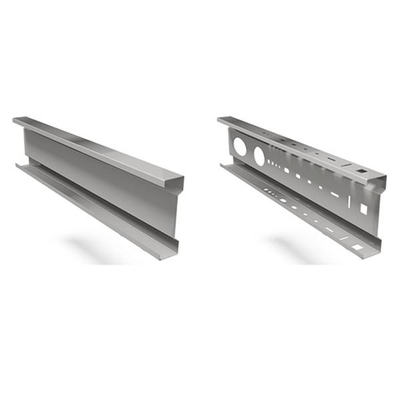

Wyroby standardowe Sigma

Standardowe wiertarki są pokazane poniżej dla serii śrub sigma. 14 mm średnicę rękaw i dziury połączenia cleat, aby pasować do śrub M12, są używane dla 200, 225 i 240 serii sigma, podczas gdy 18 mm

Wszystkie śruby łączące mają być klasy 8.8Otwory do ustawienia prędkości, w razie potrzeby, mają szerokość 14 mm * 20 mm prostokątne.W razie potrzeby dostarczane są otwory o średnicy 14 mmMaksymalna długość odcinka 16 m.

SIgmaPurlinSwytrzymałośćMaszyna do formowania rolki

Systemy Sigma Purlin i układy łączenia

Kształt śluzy sigma zapewnia wydajny, solidny profil, który nadaje się zarówno w krótkich, jak i długich warunkach.W większości przypadków popularnych typów budynków nie są wymagane pręty wygięte (zgodnie z warunkami podnoszenia wiatru)Najpopularniejszym systemem jest podwójne rozciąganie.został specjalnie opracowany w celu zminimalizowania liczby rękawów, zmniejszając w ten sposób liczbę komponentów, a co za tym idzie oszczędzając czas montażu i koszty komponentów.Wszystkie rękawy mają taką samą długość z identycznymi wymiarami wzdłużnymi, jednolitość zmniejszającą ryzyko błędów.

System jednopłetwy tył

Najprostszy z systemów ozdobnych, stosowany w przypadkach, gdy warunki konstrukcyjne wymagają, aby nie stosować rękawów łączących, tj. ozdoby w głębokości trzciny.

System podwójnej rozpiętości tyłka

Stosowanie z seriami 200, 225 i 240

Najpopularniejszy układ o podwójnej długości przedziału z minimalnym liczeniem rękawów łączących.System z obudową z rękawami może być stosowany w budynkach z dwoma lub większą liczbą przestrzeni i łączy w sobie opłacalne rozwiązanie z łatwością szczegółowania. szerokości zatoki ograniczone są do 8 m (maksymalna długość koryta 16 m)

Systemy Sigma Purlin i układy łączenia

System z rękawem pojedynczego rozciągu

System ciężkiej końcówki - alternatywa dla systemu podwójnego przedziału i nadaje się do wszystkich rozmiarów przedziału. Może być stosowany ze wszystkimi sekcjami Sigma.Ale nadal utrzymują ciągłość nad raftersZ dodatkowymi rękawami, jak pokazano, można zrealizować maksymalne możliwości systemu rękawów podwójnych.e... podniesiony od dołu.

System zatoki ciężkiego końca

Odpowiednie dla budynków o pięciu lub większej powierzchni

Prędkość naprawy pręty antysag

Albion speed fix sag bar zapewnia skuteczne przytrzymanie podłogi zarówno podczas operacji pokrycia, jak i w warunkach podnoszenia wiatru (odwrócenia).System mocowania sprężynowego sprawia, że montaż jest szybki i łatwy. Zmiana prędkości powinna być ustawiona w sposób pokazany poniżej

Bary anty-Sag służą dwóm głównym celom:

• w celu zapobiegania skręcaniu się podnoszenia (po zainstalowaniu arkusza podnoszenie otrzymuje dużą stopę sztywności z błony dachowej).

• Aby zapewnić boczne przytrzymanie dolnej obudowy w warunkach podnoszenia.

Uwaga:Informacje te dotyczą nachylenia dachu do 25° włącznie.

Speed Fix są wytwarzane z 1,6-milimetrowej grubości galwanizowanej stali łagodnej podgrzewanej na gorąco i zimno uformowanej w sekcję kanału o głębokości 15 mm * szerokości 12 mm.Każdy koniec jest wcięty w celu zlokalizowania w standardowych pre-perforowanych prostokątnych otworów w środku przedziału lub trzecie punkty.Alternatywne krawaty szczytowe są wytwarzane z 12 mm średnicy całego nitka, pokryte cynkiem wykończenie.

Przyczepy pod kątem przyczepy pod kątem

W przypadku większych przedziałów lub głębszych sekcji, podpięcia kątowe są stosowane w celu zapewnienia stabilności podczas operacji pokrycia i w warunkach odwrotu wiatru.Podpięcie kątowe jest wytwarzane z 45*45*2mm podgrzewanego galwanizowanego kątaOtwory w podporach mają średnicę 14 mm, aby pasować do śrub M12.

Minimalne wymagania dotyczące przeciwdziałania SAG

Na dachach o szerokości większej niż 4 m należy stosować krawaty szczytowe.

Długie zbocza dachu

W przypadku, gdy nachylenie dachu przekracza 20 m, wymagane jest przytrzymanie średniego przedziału, aby wytrzymać obciążenia w dół nachylenia.

Minimalne wymagania dotyczące przeciwdziałania SAG

Dębowe dachówki mono

Na dachach mono pitch wymagany jest system podtrzymywania i wiązania na szczycie, aby oprzeć się obciążeniom w dół nachylenia

Płaskie dachy

(pochylenie mniejsze niż 3o)

W przypadku bardzo niskiej wysokości lub płaskich dachów podłogi Sigma są instalowane w parach naprzeciwko siebie,jak pokazano poniżej, podpięcia kątowe dostarczane w pozycji środkowej przedziału dla przedziałów przekraczających 4 m i trzeciej przedziału dla przedziałów przekraczających 7 m.1 m.

Wyczyścić kątów i staje Rafter

Stacje na rafcie/stacje na kolumnie

Rafter Stays są wytwarzane z galwanizowanej stali łagodnej podgrzanej na gorąco i z rolki na zimno, uformowanej w kątową sekcję o grubości 45 mm x 45 mm x 2,0 mm.

Typowe szczegóły

Wskaźnik przewieszenia/przewodu

Szczegóły o Gable Verge

Dalsze zastosowania wiązek Albion Sigma

Podłogi mezaninowe

Profil Sigma idealnie nadaje się do zapewnienia konstrukcyjnego wsparcia dla lekkich podłóg.
