Komputer wejściowy transformacja cyfrowa+przetwarzanie przycisków elektrycznych

NLT-400CKomputerJa...nputDiitalneTszkolenia+EelektrycznyButonTInformacjeR/FoczyszczanieEwyposażenie

Model wyposażenia: NLT-400

Wersja inteligentna serwomotora: całkowita moc napędu 68 kW

Sszczekać: 30 metrów na minutę, prędkość całkowita od 12 metrów na minutę do 15 metrów na minutę (w zależności od liczby wykonanych otworów);

1. szerokość C (80~350) mm, szerokość Z (120~350mm) można swobodnie przekształcić;

2. mała krawędź (8-20 mm) i mała krawędź ≤ 0,8 * (wysokość pasa -20);

3. Wysokość talii (30-100) mm i wysokość talii ≤ 0,95 * (szerokość dolna - mała krawędź -30);

4. regulowana grubość płyty t (1,0~3,5) mm;

Dokładność długości i pozycji otworu ± 1 mm

Proszę.Czy są jakieśProfilsdla Państwa informacji:

Konfiguracjawymagania:

1grubość materiału:10,5-3,5 mm

2- wytrzymałość materiału: 235/345 Mpa (jeśli użyć materiału 550 MPA grubość może/t więcej niż 3 mm)

3Rozmiar: 100-300 mm (może być ustawiony automatycznie)

4Prędkość: maksymalnie 15 m/min (w przypadku otworów biegów prędkość wynosi 15-22 m/min)

5.C i Z przegrody w trybie ręcznym

6.Ręczny przyjmowany stół

Przepływ pracy

Rozwijanie → Wprowadzenie materiału do maszyny →Rozmianowanie → Perforacja i przedgrzebanie →Rolowanie →Tabela produktów otrzymujących

NLT-400CKomputerJa...nputDiitalneTszkolenia+EelektrycznyButonTInformacjeR/FoczyszczanieEwyposażenie

8 ton hydraulicznychDecoiler

Pojemność:6 ton hydrauliczne jest opcjonalne

Średnica wewnętrzna cewki:450-550 mm

Szerokość podawania:maksymalnie 500 mm

Struktura:spawane przez stalowe płyty i profilizowane pręty.

Zmniejszanie i rozszerzanie cewki jest automatyczne, napędzane napędem hydraulicznym.

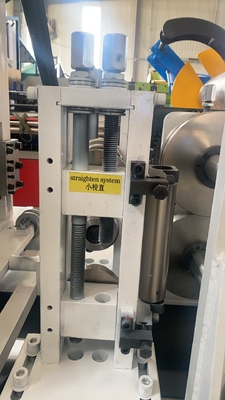

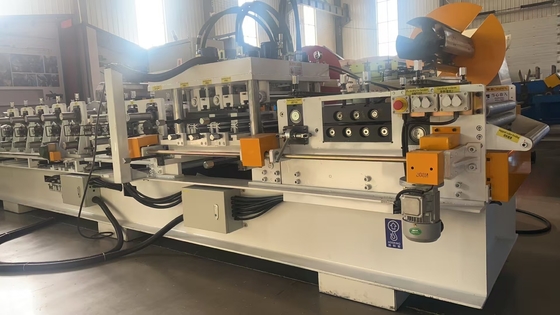

Część podająca i wyrównująca

Jest tu elektryczny przycisk, który może automatycznie regulować szerokość karmienia

Włókna wyrównujące:3 w górę 4 w dół

Materiał walcowy:Cr15

Średnica walca:75 mm

Ustawienie szerokości podawania: automatyczne przyciskiem

Upewnij się, że wprowadzone blachy stalowe proste i czyste, a następnie proces formowania rolki może być dokładny

Perforacja i przedszywanieczęść

Jednostka perforująca z układem hydraulicznym;

Jedna stacja przebicia

Włókna:Gcr12 obróbka tłumiona

Stacja 1:Dołkowanie do dolnych dziur środkowych

Stacja 4:Wyroby z materiałów objętych pozycją 8511

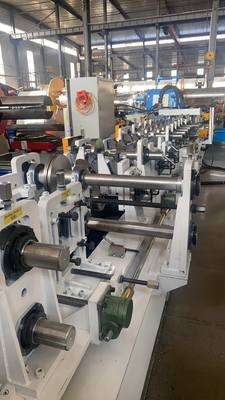

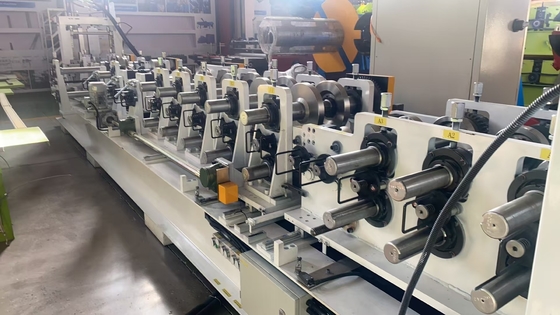

Ma)w części formowanej na rolki

Stacje rolkowe:34 rzędy= Jednym z nich jest wysokość pasa tworzący 87-95 stopni arbitralnie regulowane grupy rolkowej

Wyposażony w 12 zestawów modułów wymiany CZ, przełącznik może być zakończony przez obrót 180 stopni, a liniowy kolei przewodnika można zmienić

Urządzenie do walcowania z łukiem antykonkawnym

Średnica wału:Φ90 mm stały

Podwójny łańcuch rzędu dla skrzyni biegów + wsparcie końca wału

Materiał wałów:

40 Cr Obróbka CNC HRC28-32, końcowe obróbka i elektroplata

Prędkość formowania:maksymalnie 15 m/min

napięcie: 380V/60HZ/3P (zgodnie z żądaniem)

Drogę transmisji:

Podwójne łańcuchy + wsparcie końca wału

Zmiana rozmiarów: automatycznie przez PLC

C i Z, zmiana:W ręcznej pracy

Materiał z rolki: Cr12, precyzyjnie obrobione otwory wewnętrzne po podaniu próżni do obróbki cieplnej

Technologia przetwarzania: obróbka CNC po której następuje obróbka cieplna do HRC58-60, obróbka precyzyjna

Materiał wału: 40Cr (średnica 90/średnica 75)

Technologia przetwarzania: obróbka tłumienia i hartowania HRC28-32 po obróbce CNC, a następnie drobne obróbka i galwanizacja

Część ta przeznaczona jest do produkcji żeber z płytki M

Szerokość i wysokość regulowane.

Pojazd serwomotora głównego napędu 68 kW

Elektrownia hydrauliczna 15 kW + chłodnia powietrza

Pojemność zbiornika paliwa 300 litrów

Pozostałe maszyny i urządzenia do maszynowania

Główne składniki pochodzenie badania oleju z zaworu magnetycznegoi

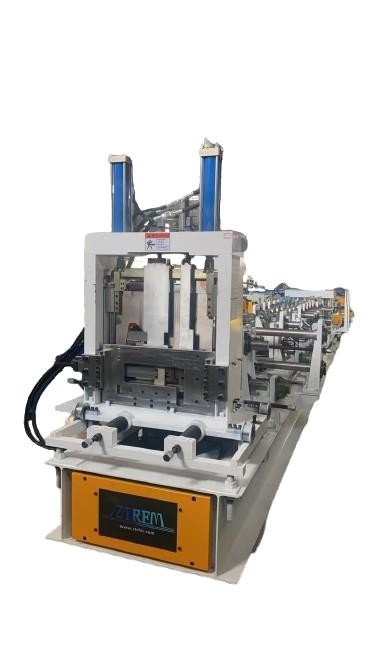

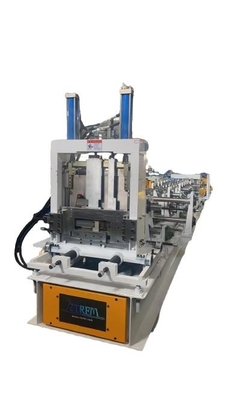

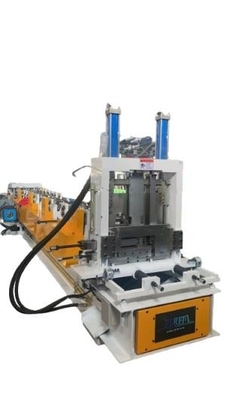

System cięcia hydraulicznego

Materiał ostrza:Oczyszczanie Cr12mov

Pomiar długości:automatyczne pomiar kodera, tolerancja długości wynosi 1 mm/3 m

Można ręcznie regulować cięcia do cięcia różnych rozmiarów c / z purlin. Nie trzeba zmieniać nowego ostrza i ten cięcz jest łatwy w obsłudze.

Perforacja i strzyżenie używają tego samego zbiornika hydraulicznego.

Pojemność zbiornika:300 litrów

Olej hydrauliczny:46#

Moc stacji hydraulicznej:15 kW + chłodziarz powietrza

System sterowania PLC

Główna szafa sterująca systemu sterowania

1 sterowanie komputerowe+inteligentny system sterowania+programowanie szybkiego wprowadzania danych do produkcji może szybko importować dane produkcyjne z napędu flash USB lub zdalnie przesyłać oryginalne daneSystem Windows

Zastępne pudełko dystrybucyjne: 1 (zainstalowane w środku regału)

Kontroler zewnętrzny: 1 (może łatwo sterować naprzód i wstecz podczas procesów produkcji i debugowania)

Źródło głównych akcesoriów: PLC (Panasonic, Japonia), sterowanie komputerem, przekaźnik (Couton), przełącznik bliskości (Autonex, Korea Południowa), koder długości (Omron, Japonia)

Przyjęta tabela

Długość: 6 metrów

Korpus ramy jest spawany ze stali kanałowej i stali kątowej, a rolka jest zainstalowana na powierzchni

Związana sugestia:

Jeśli lokalny koszt pracy jest wysoki, można również wybrać automatyczne palatalizing

Części zamienne
