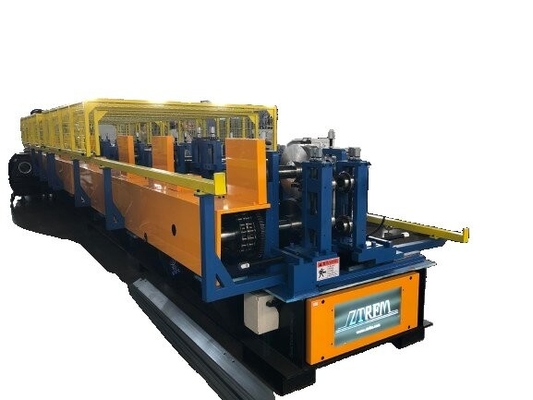

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine

Duży Obraz : 152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ZTRFM
Orzecznictwo:	CE,SGS
Numer modelu:	Włóczno

Zapłata:

Minimalne zamówienie:	1 SET
Cena:	under discuss
Szczegóły pakowania:	Nude z powłoką zapobiegającą zwijaniu i plastikową osłoną
Czas dostawy:	45 dni roboczych
Zasady płatności:	L/C, T/T
Możliwość Supply:	30 zestawów miesięcznie

Kontakt

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine

Opis

Stacja rolkowa:	18 stacji rolek do formowania walcowego	Dostawca energii:	380v
Gęstość:	1,5-3,0 mm	Zmiana rozmiaru:	Automatyczne
Specyfikacja:	101,351,75 m	PLC:	Delta
Kolor:	Żądanie klienta	Linia prędkości:	Regulacja za pomocą przetwornicy częstotliwości
Formowanie stacji walcowych:	20 stacji	Dziurkowanie:	Opcja
Pojemność produkcyjna:	5-18 m/min	więzy:	2
Stanowisko formowania:	18 kroków + 7 kroków	Pakiet transportowy:	Pojemnik 1*20 GP
Silnik hydrauliczny:	5,5 kW
Podkreślić:	152.4-355.6mm Cz Purlin Roll Forming Machine , Hydrauliczna maszyna do tworzenia rolek z cysterny , Co Cz Maszyna do formowania rolek Purlin

152.4-355.6 mm CZMaszyna do formowania rolek z purlin

CZ purlin jest nowym rodzajem stali budowlanej składającej się z dwóch rodzajów stali o podobnym kształcie przekroju poprzecznego i jest często określany jako C purlin lub Z purlin,który jest zwykle nazywany według jego cech kształtu i zastosowania w przemyśle.

kształt sekcji: sekcja z ołowiu w kształcie litery C ma kształt litery C, składa się z dwóch równoległych flans i sieci łączącej flans; sekcja ze stali z ołowiu w kształcie litery Z ma kształt litery Z,i są też dwa kołnierze i sieć, ale połączenie między kołnierzem a siecią jest inne, w układzie w kształcie Z.

152.4-355.6 mm CZMaszyna do formowania rolek z purlin

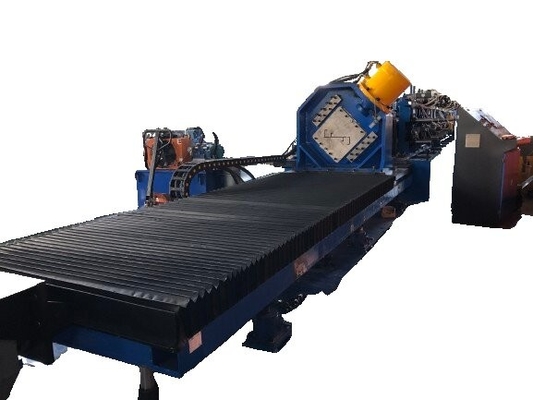

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 0

Wymagania dotyczące wersji końcowej

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 1

● Materiał: stal węglowa, ocynkowana

● Grubość materiału: 1,5-3,5 mm

● Regulowanie grubości: serwomotor steruje rolkiem w górę i w dół automatyczna regulacja, ręczna regulacja rolki bocznej.

● Ustawianie wymiarów: automatyczne ustawianie szerokości i wysokości, noż do cięcia, aby zastąpić ostrze.

● Ustawianie C i Z: ręczne obracanie rolki 180

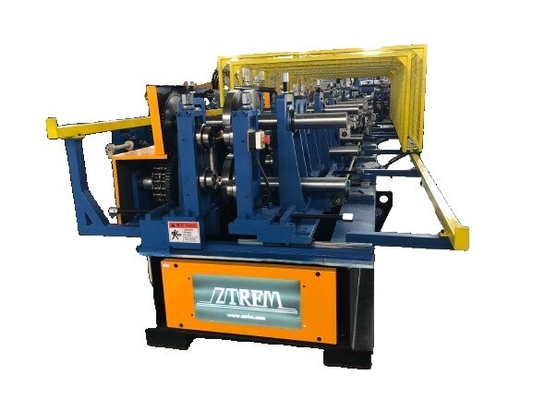

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 2

Główne elementy urządzenia

Główne elementy urządzenia
- Nie, nie.	Nazwa	Jednostka	Ilość
1.	16 ton hydrauliczne maszyny otwarte z wózkiem, z głowicą łopatą i wyważeniem	zestaw	1
2.	Wykrycie dziury buforowej	zestaw	1
3.	Tworzenie gospodarza	zestaw	1
4.	Hydrauliczny system odcięcia	zestaw	1
5.	System sterowania PLC	zestaw	1
6.	14 m automatyczne pakowanie pasami paletyzującymi	zestaw	1
7.	Akcesoria	zestaw	1

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 3

Podstawowe parametry surowców i produktów

Pozostałe materiały	Taśmy walcowane na gorąco, taśmy walcowane na zimno, taśmy ocynkowane Wytrzymałość na rozciąganie 520MPa; wytrzymałość wydajności 320MPa
Materiał	Q195, Q235, Q355,
Szerokość stali	Maksymalnie 600 mm zgodnie z profilem
Wielkość pliku	Zob. załączoną tabelę 1.2
Gęsta ściana ze stali	10,5-3,5 mm
Średnica wewnętrzna cewki stalowej	Φ508mm/Φ610mm
Średnica zewnętrzna cewki stalowej	Φ1200mm Φ2100mm
Maksymalna masa objętościowa	16 ¢
zakres rur	6~14m
Prędkość	Max.40m/min
Tolerancja rozmiaru długości	±1,5 mm
R róg	R2-2,5 mm

Tabela rozmiarów sekcji stalowej w załączniku 1.C

Rozmiar profilu C ((calowy)	Rozmiar profilu C (mm)	Gęstość (calo)	Gęstość (mm)	C długość profilu ((m)	Prędkość (m/min)
6 razy 2,0 razy 0.75	152.4 x 50.8 x 19.05	0.0598	1.51	6m	40
6 razy 2,0 razy 0.75	152.4 x 50.8 x 19.05	0.0747	1.9	6m	40
6 razy 2,0 razy 0.75	152.4 x 50.8 x 19.05	0.1046	2.66	6m	35
6 razy 2,0 razy 0.75	152.4 x 50.8 x 19.05	0.1345	3.5	6m	30
7 razy 2,75 razy 0.75	177.8 x 69.85 x 19.05	0.0598	1.51	7m	35
7 razy 2,75 razy 0.75	177.8 x 69.85 x 19.05	0.0747	1.9	7m	35
7 razy 2,75 razy 0.75	177.8 x 69.85 x 19.05	0.1345	3.5	7m	20
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.0598	1.51	8m	30
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	6m	30
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	8m	30
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.1046	2.66	8m	25
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.1345	3.5	8m	20
9 razy 2,75 razy 0.75	228.6 x 69.85 x 19.05	0.0598	1.51	9m	25
9 razy 2,75 razy 0.75	228.6 x 69.85 x 19.05	0.1345	3.5	9m	20
10 razy 2,75 razy 0.75	254 razy 69,85 razy 19.05	0.0598	1.51	10m	30
10 razy 2,75 razy 0.75	254 razy 69,85 razy 19.05	0.0747	1.9	10m	30
10 razy 2,75 razy 0.75	254 razy 69,85 razy 19.05	0.1046	2.66	10m	25
12 razy 3,5 razy 1.0	304.8x88.9x25.4	0.0747	1.9	12 m	30
12 razy 3,5 razy 1.0	304.8x88.9x25.4	0.1046	2.66	12 m	25
12 razy 3,5 razy 1.0	304.8x88.9x25.4	0.1345	3.5	12 m	20
14 razy 3,5 razy 1.0	355.6x88.9x25.4	0.0747	1.9	14 m	30
14 razy 3,5 razy 1.0	355.6x88.9x25.4	0.1046	2.66	14 m	25
14 razy 3,5 razy 1.0	355.6x88.9x25.4	0.1345	3.5	14 m	20

Tabela rozmiarów sekcji stalowej w załączniku 2.Z

Rozmiar profilu Z ((calo)	Rozmiar profilu Z (mm)	Gęstość (calo)	Gęstość (mm)	Długość profilu Z ((m)	Prędkość (m/min)
6 razy 2,0 razy 0.75	152.4 x 50.8 x 19.05	0.0598	1.51	6m	40
6 razy 2,0 razy 0.75	152.4 x 50.8 x 19.05	0.0747	1.9	6m	40
6 razy 2,0 razy 0.75	152.4 x 50.8 x 19.05	0.1046	2.66	6m	35
6 razy 2,0 razy 0.75	152.4 x 50.8 x 19.05	0.1345	3.5	6m	30
7 razy 2,75 razy 0.75	177.8 x 69.85 x 19.05	0.0598	1.51	7m	35
7 razy 2,75 razy 0.75	177.8 x 69.85 x 19.05	0.0747	1.9	7m	35
7 razy 2,75 razy 0.75	177.8 x 69.85 x 19.05	0.1046	2.66	7m	30
7 razy 2,75 razy 0.75	177.8 x 69.85 x 19.05	0.1345	3.5	7m	25
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.0598	1.51	8m	30
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.0747	1.9	8m	30
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.1046	2.66	8m	25
8 razy 2,75 razy 0.75	203.2 x 69.85 x 19.05	0.1345	3.5	8m	20
9 razy 2,75 razy 0.75	228.6 x 69.85 x 19.05	0.0598	1.51	9m	25
9 razy 2,75 razy 0.75	228.6 x 69.85 x 19.05	0.0747	1.9	9m	25
9 razy 2,75 razy 0.75	228.6 x 69.85 x 19.05	0.1046	2.66	9m	20
9 razy 2,75 razy 0.75	228.6 x 69.85 x 19.05	0.1345	3.5	9m	20
10 razy 2,75 razy 0.75	254 razy 69,85 razy 19.05	0.0598	1.51	10m	30
10 razy 2,75 razy 0.75	254 razy 69,85 razy 19.05	0.0747	1.9	10m	30
10 razy 2,75 razy 0.75	254 razy 69,85 razy 19.05	0.1046	2.66	10m	25
10 razy 2,75 razy 0.75	254 razy 69,85 razy 19.05	0.1345	3.5	10m	20
12 razy 3,5 razy 1.0	304.8x88.9x25.4	0.0747	1.9	12 m	30
12 razy 3,5 razy 1.0	304.8x88.9x25.4	0.1046	2.66	12 m	30
12 razy 3,5 razy 1.0	304.8x88.9x25.4	0.1345	3.5	12 m	25
14 razy 3,5 razy 1.0	355.6x88.9x25.4	0.0747	1.9	14 m	30
14 razy 3,5 razy 1.0	355.6x88.9x25.4	0.1046	2.66	14 m	25
14 razy 3,5 razy 1.0	355.6x88.9x25.4	0.1345	3.5	14 m	25

1. 16 ton hydrauliczne otwarte urządzenie z wózkiem
1.	łożyska	16 t
2.	Zainstalować wewnętrzną średnicę cewki	508 mm lub 610 mm
3.	Wał otwartego kodera jest zaciśnięty	Wyciąganie hydrauliczne, ograniczony zasięg 480-530 mm, 610 mm
4.	Maksymalna szerokość objętości	Max 600 mm
5.	Ramię ciśnienia	Ramię ciśnienia pneumatycznego, zapewniające, że materiał walcowany nie jest luźny
6.	Podtrzymywać	Z wsparciem
7.	Głowa łopaty i kalibracja	Zestaw z głowicą łopatą i wyprostowaniem
2. Wykrycie jamy buforowej
1.	Wykrycie dziury buforowej	Funkcja: sprawdź ilość materiałów, aby odpowiadała prędkości pracy całego urządzenia.
3. tworzenie gospodarza
1.	Dostarczanie i kalibracja materiału	Materiał paszowy: rolka paszowa i rolka przewodnicza
1.	Dostarczanie i kalibracja materiału	Ról płaski: trzy do góry i cztery, w sumie 7 rol płaskiej.
2.	Kształtowanie	Baza wyposażenia: spawanie płyt stalowych
		Struktura silnika głównego wyposażenia: pamiątkowa łuka żelaza odlewanego, model 140
		Pozostałe, o masie przekraczającej 10 kg
		Wymagania w zakresie ryzyka finansowego
		Materiał walcowy: Cr 12, obróbka CNC po obróbce cieplnej do HRC 58-60, drobne obrócenie
		Materiał osi: 40Cr
		średnica osi: 70/95 mm
		Tryb transmisji: skrzynia biegów
		Prędkość: około 20-40 m/min
		*Silnik główny: 45 kw 2 zestawy, silnik konwersji częstotliwości zmiennego Siemens**
		Reduktor: serii K
		*Moc silnika do regulacji wielkości: 21.5kw+2.2kw, serwomotor Siemens V90**
		Zmiana przepustowości rolki o różnej grubości: 8*0,75kw (zgodnie z rzeczywistym projektem)
		Prostość: zapewnienie jakości produktu gotowego
		Cięcie hydrauliczne: obróbka śledząca, skręcenie 45 stopni, brak odpadów, jeden model, para ostrzy
		Odcięcie materiału: Cr12 mov
		System chłodzenia: system smarowania chłodzący wodą, z zbiornikiem wody i pompą, dodanie filtra na zbiorniku wody, aby zapobiec przedostaniu się odpadów wody do zbiornika wody i spaleniu pompy
		napięcie: 460V,60hz,3ph, ((W zależności od wymagań klienta)

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 5

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 6

4. System ciśnienia hydraulicznego
1.	Wzorzec pracy	Odcięcie hydrauliczne
2.	Władza	11 kw,chłodny powietrze
3.	Wyniki badań	Ward

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 7

5. System sterowania PLC
1.	Marka PLC	Marka Siemens
2.	Marka ekranu dotykowego	Marka Siemens
3.	Transformator częstotliwości	Marka Siemens
4.	Przelicznik	OMRON
5.	urządzenia niskiego napięcia	Firma Siemens lub Schneider
6.	Język działania	Chiński i angielski (wsparcie dostosowania innych języków)
7.	Kabina sterująca	Kabina zasilania, konsola operacyjna
8.	Funkcja	Możesz ustawić ilość zamówienia, zmienić długość i długość i inne urządzenia.

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 8

Sześć, automatyczne układanie
1.	Długość materiału	Najdłuższy ma 14 metrów.
2.	Ilość	1 zestaw
3.	Położenie	W kierunku wzdłużnym, jak pokazano na rys.
4.	Funkcja	1Automatyczne podawanie i paletyzowanie 2Po ukończeniu małej partii, zestaw raz z taśmą nylon, a następnie przejść do innej stacji.Trzeba to spakować dwa razy.! ((Tylko dla typu C)

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 9

Siedem, akcesoria
Nie, nie, nie.	Nazwa	Ilość
1	Przełącznik pozycji	2 zestawy
2	Rury hydrauliczne	1 zestaw
3	Elektryczne przekaźniki	2 zestawy
4	Skrzynka narzędziowa	1 zestaw

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine 10

Etykietka:

Osoba kontaktowa: Amerilia cui

Tel: 008615127755788

Inne produkty

Size: Adjustable

Export Port: Tianjin port

Automatyczna maszyna do formowania rolek z stalowego ramy

Moc hydrauliczna: 7,5 kW

Moc silnika: 18,5 kW

Waga maszyny: około 12 ton

Produkcja: Około 15-20 metrów na minutę

76.2-127mm Dostosowywalna Cz Purlin Machine dla Sekcji Stalowej

Stacja rolkowa: Stacja 16 rolek

Marka produktu: CZ

Cechy: Dostosowane, oznaczone znakiem CE

Głównym silnikiem: 11kw

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine

152.4-355.6mm 16 ton Hydraulic Open Co Cz Purlin Roll Forming Machine

152.4-355.6mm Cz Purlin Roll Forming Machine

Hydrauliczna maszyna do tworzenia rolek z cysterny

Co Cz Maszyna do formowania rolek Purlin

purlin roll forming machine,

c purlin roll forming machine,
