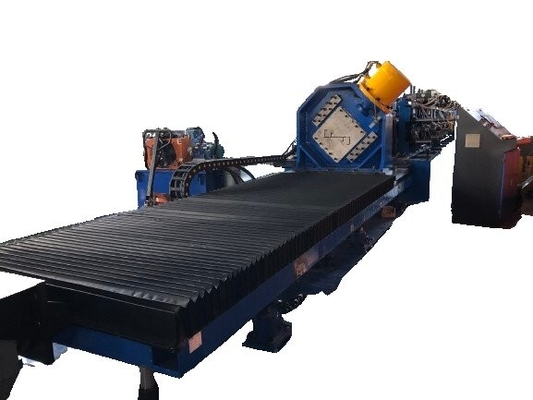

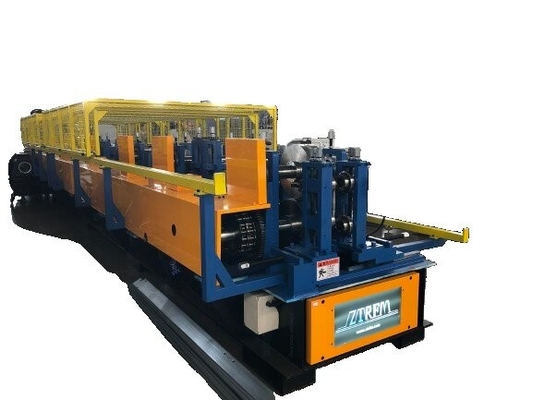

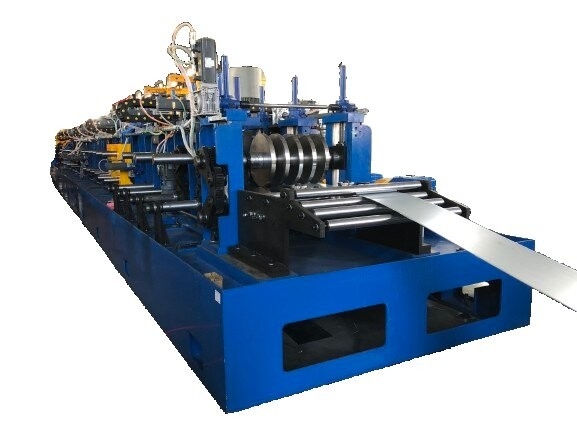

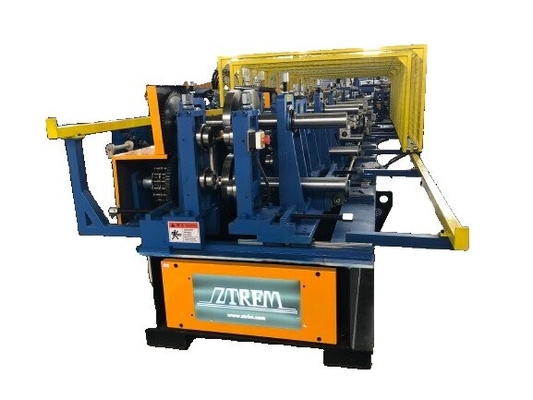

76.2-127mm Dostosowywalna Cz Purlin Machine dla Sekcji Stalowej

76.2-127mm CZMaszyna do formowania rolek z purlin

W dziedzinie budownictwa i produkcji stal CZ jest coraz częściej stosowana, a Cangzhou Zhongtuo CZ maszyna stalowa ze swoją wyjątkową wydajnością i technologią,stał się zaufanym wyborem wielu przedsiębiorstw.

Maszyna stalowa CZ produkowana przez Cangzhou Zhongtuo wykorzystuje technologię gięcia na zimno.W trakcie tego procesu, każdy proces kompresji walców jest ściśle zaprojektowany i kalibrowany, aby zapewnić wysoką precyzję kontroli wielkości i kształtu stali CZ.Zaawansowana technologia formowania zapewnia, że kształt przekroju poprzecznego stali jest czysty, a płaskość powierzchni jest wysoka, bez widocznych fal lub fałd, co skutecznie poprawia jakość i wygląd produktu,i może spełniać rygorystyczne wymagania wysokiego standardu budynków i projektów przemysłowych dla jakości sekcji stalowych.

Podstawowe parametry surowców i produktów

Tabela rozmiarów sekcji stalowej w załączniku 1.C

Tabela rozmiarów sekcji stalowej w załączniku 2.Z

Rozmiar profilu Z ((calo)	Rozmiar profilu Z (mm)	Gęstość (calo)	Gęstość ((mm)	Długość profilu Z ((m)	Prędkość (m/min)
4x1,5x0.75	101.6 x 38.1 x 19.05	0.0598	1.51	6m	35
4x1,5x0.75	101.6 x 38.1 x 19.05	0.0747	1.9	6m	35
4x1,5x0.75	101.6 x 38.1 x 19.05	0.1046	2.66	6m	30
4x1,5x0.75	101.6 x 38.1 x 19.05	0.1345	3.5	6m	25
4x2,0x0.75	101.6 x 50.8 x 19.05	0.0598	1.51	6m	35
4x2,0x0.75	101.6 x 50.8 x 19.05	0.0747	1.9	6m	35
4x2,0x0.75	101.6 x 50.8 x 19.05	0.1046	2.66	6m	30
4x2,0x0.75	101.6 x 50.8 x 19.05	0.1345	3.5	6m	25
5 razy 2,0 razy 0.75	127 razy 50.8 razy 19.05	0.0598	1.51	6m	30
5 razy 2,0 razy 0.75	127 razy 50.8 razy 19.05	0.0747	1.9	6m	30
5 razy 2,0 razy 0.75	127 razy 50.8 razy 19.05	0.1046	2.66	6m	25
5 razy 2,0 razy 0.75	127 razy 50.8 razy 19.05	0.1345	3.5	6m	20

一,Maszyna hydrauliczna o pojemności 10 ton z wózkiem
1.	łożyska		10t
2.	Zainstalować wewnętrzną średnicę cewki		508 mm
3.	Wał otwartego kodera jest zaciśnięty		Wymagania w zakresie wytrzymałości:
4.	Maksymalna szerokość objętości		Max 300 mm
5.	Ramię ciśnienia		Ramię ciśnienia pneumatycznego, zapewniające, że materiał walcowany nie jest luźny
6.	Podnieś się.		Z wsparciem
7.	Głowa łopaty i kalibracja		Wyposażone w głowicę łopaty i wyrównania, dodać sprzęgło zasilające, po uwolnieniu sprzęgła
二/Tworząc gospodarza
1.	Dostarczanie i kalibracja materiału		Materiał paszowy: rolka paszowa i rolka przewodnicza
			Ról płaski: trzy do góry i cztery, w sumie 7 rol płaskiej.
2.	Kształtowanie		Baza wyposażenia: spawanie płyt stalowych
			Struktura silnika głównego wyposażenia: pamiątkowa łuka żelaza odlewanego, model 140
			Pozostałe, o masie przekraczającej 10 kg
			Wymagania w zakresie ryzyka finansowego
			Materiał walcowy: Cr 12, obróbka CNC po obróbce cieplnej do HRC 58-60, drobne obrócenie
			Materiał osi: 40 Cr
			Średnica osi: 70 / 95 mm
			Tryb transmisji: skrzynia biegów
			Prędkość: około 20-40 m / min
			Silnik główny: 30 kw * 2 zestawy, silnik konwersji częstotliwości zmiennego Siemens
			Reduktor: serii K
			Moc silnika do regulacji wielkości: 2*1.5kw+2.2kw, serwomotor Siemens V90
			Zmiana przepustowości rolki o różnej grubości: 8*0,75kw (zgodnie z rzeczywistym projektem)
			Prostość: zapewnienie jakości produktu gotowego
			Cięcie hydrauliczne: obróbka śledząca, skręcenie 45 stopni, brak odpadów, jeden model, para ostrzy
			Materiał wycinkowy: Cr12 mov
			System chłodzenia: system smarowania chłodzący wodą, z zbiornikiem wody i pompą, dodanie filtra na zbiorniku wody, aby zapobiec przedostaniu się odpadów wody do zbiornika wody i spaleniu pompy
			napięcie: 460V, 60 Hz, 3ph (według wymagań klienta)
三System hydrauliczny
1.	Wzorzec pracy			Odcięcie hydrauliczne
2.	Władza			11 kw,chłodny powietrze
3.	Wyniki badań			Ward
四System sterowania PLC
1.	Marka PLC			Marka Siemens
2.	Marka ekranu dotykowego			Marka Siemens
3.	Transformator częstotliwości			Marka Siemens
4.	Przelicznik			OMRON
5.	urządzenia niskiego napięcia			Firma Siemens lub Schneider
6.	Język działania			Chiński i angielski (wsparcie dostosowania innych języków)
7.	Kabina sterująca			Kabina zasilania, konsola operacyjna
8.	Funkcja			Możesz ustawić ilość zamówienia, zmienić długość i długość i inne urządzenia.
五Automatyczne układanie
1.	Długość materiału	Największy wynosi 6 metrów.
2.	Ilość	1 zestaw
3.	Położenie	Wzdłużna, jak pokazano na zdjęciach
4.	Funkcja	1Automatyczne podawanie i paletyzowanie 2Po ukończeniu małej partii, zestaw raz z taśmą nylon, a następnie przejść do innej stacji.Trzeba to spakować dwa razy.! ((Tylko dla typu C)
六Akcesorium.
- Nie, nie.	Nazwa				Ilość
1	Przełącznik ograniczający przejazd				2 zestawy
2	Rury hydrauliczne				1 zestaw
3	Elektryczne przekaźniki				2 zestawy
4	Skrzynia narzędziowa				1 zestaw
